Warum thermisches Management über Lebensdauer und Effizienz entscheidet
Schlechtes Wärmemanagement ist der häufigste Grund, warum LED-Einbauleuchten weit vor ihrer angegebenen Lebensdauer ausfallen. Die Kernaufgabe ist klar: Wärme muss vom LED-Chip so schnell wie möglich zur Umgebung abgeführt werden, bevor sie die Junction-Temperatur in kritische Bereiche treibt. Gelingt das nicht, sinkt die Lichtleistung, die Lichtfarbe verschiebt sich und die Lebensdauer bricht ein.
Die wichtigsten Kenngrößen im Überblick:
- Junction-Temperatur (Tj): Die Temperatur am Halbleiterübergang des LED-Chips. Sie ist der entscheidende Betriebsparameter.
- Thermischer Widerstand (Rth): Beschreibt, wie stark der Wärmefluss vom Chip zur Umgebung behindert wird. Niedriger Rth bedeutet bessere Wärmeableitung.
- Lumen-Depreciation: Der messbare Lichtstromrückgang über die Betriebszeit, direkt verknüpft mit der Höhe der Junction-Temperatur.
- Normen: EN 60598-1 regelt die Messung der Temperaturbelastung an definierten Messpunkten (tc/tp) und bildet die Grundlage für die Produktsicherheit.
Wer LED-Einbauleuchten für gewerbliche Anwendungen plant, kommt an diesen Größen nicht vorbei.
Inhaltsverzeichnis
- Wie Wärme in LED-Einbauleuchten entsteht und was sie anrichtet
- Was der thermische Widerstand wirklich bedeutet und wie Sie ihn senken
- Welche Technologien und Komponenten die Wärmeableitung verbessern
- Wie Sie Einbauleuchten thermisch korrekt planen und einbauen
- Was gutes Wärmemanagement konkret für Betrieb und Nachhaltigkeit bringt
- Lampenonline: Ihr Ausgangspunkt für thermisch durchdachte LED-Leuchten
- Wichtige Erkenntnisse
Wie Wärme in LED-Einbauleuchten entsteht und was sie anrichtet
LEDs wandeln elektrische Energie nicht vollständig in Licht um. Ein erheblicher Teil wird als Wärme am Halbleiterübergang frei, und genau dort liegt das Problem: Der Chip ist winzig, die entstehende Wärmedichte entsprechend hoch.
Erschwerend kommt die Einbausituation hinzu. In Deckenhohlräumen staut sich Luft, die Umgebungstemperatur steigt dort um bis zu 15 °C über die Raumtemperatur. Wer bei der thermischen Planung nur mit Raumtemperatur rechnet, unterschätzt die tatsächliche Belastung der Leuchte systematisch.
Die Folgen von Überhitzung sind konkret:
- Farbverschiebung: Steigende Temperaturen verändern das Emissionsspektrum des Chips. Warmweiße Leuchten werden gelblicher, Farbkonsistenz leidet.
- Beschleunigter Lichtabfall: Die Lumen-Depreciation setzt früher und steiler ein.
- Vorzeitiger Ausfall: Thermische Belastung degradiert Bonding-Drähte, Phosphorschichten und Lötstellen.
- Treiberausfall: Die Steuerelektronik reagiert noch empfindlicher auf Wärme als der Chip selbst.
Häufig wird angenommen, LEDs seien „kalt“. Tatsächlich ist das thermische Design entscheidend, um Farbverschiebungen und Effizienzverluste bei professionellen Anwendungen zu verhindern.
Was der thermische Widerstand wirklich bedeutet und wie Sie ihn senken

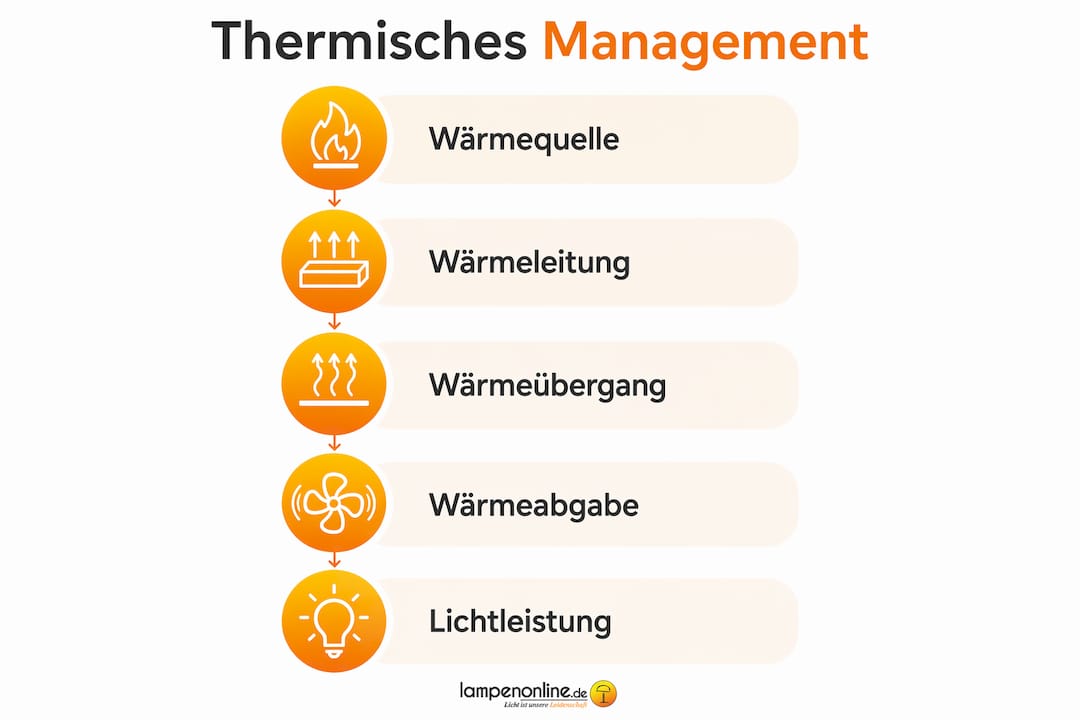

Der thermische Widerstand Rth ist das zentrale Werkzeug zur Beschreibung des Wärmepfads. Die Grundformel lautet:
Tj = Tambient + (Pthermal × Rth,gesamt)
Ein niedriger Rth-Wert senkt die Junction-Temperatur direkt, ohne dass die Verlustleistung sinken muss. Der Gesamtwiderstand setzt sich aus mehreren Teilwiderständen entlang des Wärmepfads zusammen:
- Chip zu Substrat (Chip-on-Board-Verbindung)
- Substrat zu Kühlkörper (thermische Schnittstelle)
- Kühlkörper zu Umgebungsluft (Konvektion und Strahlung)
Jede dieser Stufen lässt sich gezielt verbessern. Die größten Hebel liegen an der thermischen Schnittstelle zwischen LED-Modul und Kühlkörper: Wärmeleitpaste und wärmeleitende Klebepads können den Widerstand an dieser Stelle um bis zu 60 % senken, indem sie Lufteinschlüsse eliminieren.
Messung der Junction-Temperatur
Die stärkste Temperaturbelastung liegt am tc/tp-Punkt des LED-Moduls. Die Messung erfolgt mit Thermoelementen unter definierten Umgebungsbedingungen gemäß EN 60598-1. Nur so lässt sich das Wärmemanagement einer Leuchte valide beurteilen.
| Wärmepfad-Stufe | Typisches Material | Maßnahme zur Rth-Senkung |
|---|---|---|
| Chip zu Substrat | Keramik, Aluminium-PCB | Hochleitfähiges Substrat wählen |
| Substrat zu Kühlkörper | Luftspalt (unkontrolliert) | Wärmeleitpaste oder Klebepad einsetzen |
| Kühlkörper zu Luft | Aluminium, Kupfer | Rippengeometrie und Oberfläche vergrößern |
Der Gesamtwiderstand Rth,gesamt ist die Summe aller Teilwiderstände im Wärmepfad. Schon ein einziger schlecht ausgeführter Übergang kann die Wirkung eines hochwertigen Kühlkörpers zunichte machen.
Profi-Tipp: Verwenden Sie beim Austausch eines LED-Moduls immer frische Wärmeleitpaste. Alte, ausgetrocknete Paste erhöht den Übergangswiderstand erheblich und kann eine gut dimensionierte Leuchte thermisch aus dem Gleichgewicht bringen.
Welche Technologien und Komponenten die Wärmeableitung verbessern

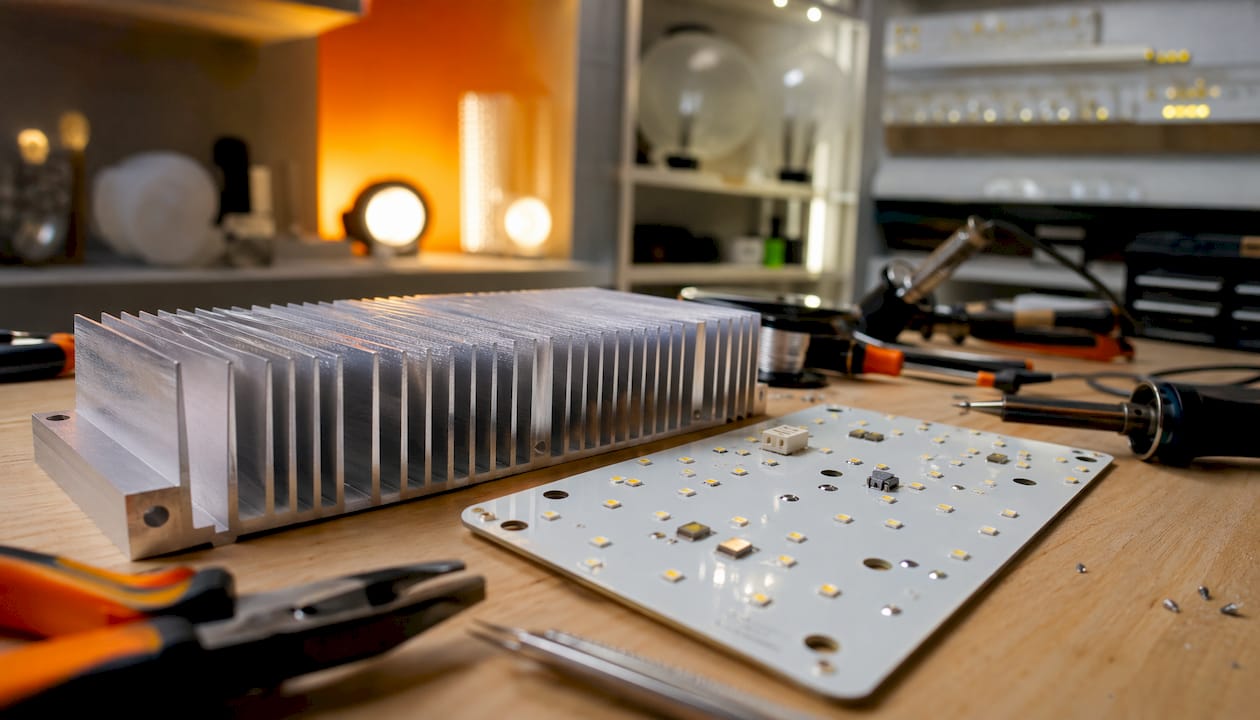

Kühlkörper aus Aluminium sind der Standard im LED-Einbauleuchtenbereich. Aluminium bietet eine gute Wärmeleitfähigkeit bei geringem Gewicht und lässt sich durch Strangpressen in komplexe Rippengeometrien formen. Kupfer leitet Wärme besser, ist aber schwerer und teurer. Für Hochleistungsanwendungen werden zunehmend Graphit-Verbundwerkstoffe eingesetzt, die Wärme lateral sehr gut verteilen.
Die Kühlrippengeometrie ist kein Nebenpunkt. Ein Lamellenabstand von 6–10 mm gilt als Richtwert für natürliche Konvektion: Zu enge Lamellen behindern den Auftriebseffekt der aufsteigenden Warmluft, zu weite Lamellen verschwenden Oberfläche.
| Technologie | Stärke | Typischer Einsatz |
|---|---|---|
| Aluminium-Kühlkörper | Leicht, formbar, kostengünstig | Standard-Einbauleuchten |
| Kupfer-Kühlkörper | Hohe Wärmeleitfähigkeit | Hochleistungs-Spots |
| Graphit-Verbundwerkstoffe | Laterale Wärmeverteilung | Flache Bauformen |
| Wärmeleitpaste | Eliminiert Luftspalten | Alle Schnittstellen |
| Wärmeleitende Klebepads | Einfache Montage, definierter Rth | Serienproduktion |
Passive Kühlung durch Konvektion reicht für die meisten LED-Einbauleuchten im Wohn- und Gewerbebau aus. Aktive Kühlung mit Ventilatoren kommt erst bei sehr hohen Leistungsdichten ins Spiel, etwa in Bühnenbeleuchtung oder Industrieflutlichtern. Der Wartungsaufwand für bewegliche Teile macht aktive Systeme für Einbauleuchten in der Regel unattraktiv.
Ein oft übersehener Punkt: Das thermische Design muss auch die Treiberelektronik einbeziehen. Treiber und LED-Chip sollten thermisch voneinander entkoppelt sein, damit sich beide nicht gegenseitig aufheizen.

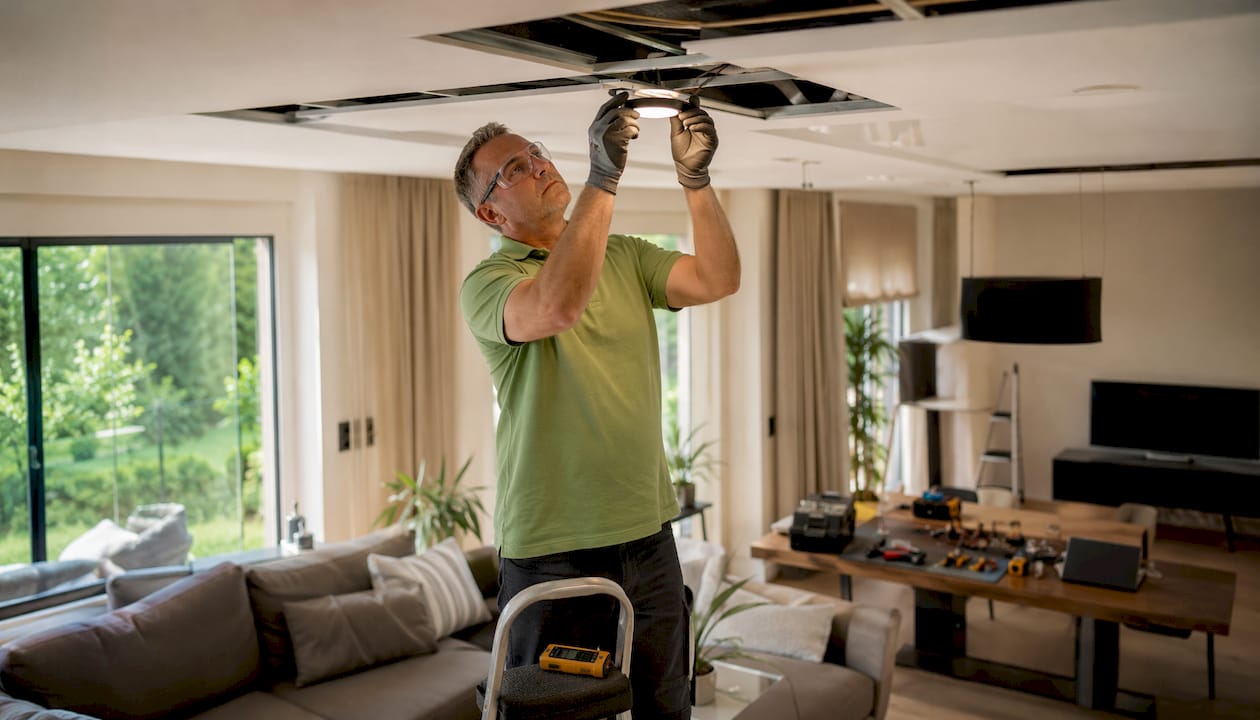

Wie Sie Einbauleuchten thermisch korrekt planen und einbauen
Die Planung beginnt mit der realistischen Bestimmung der Umgebungstemperatur. Wer für einen Deckenhohlraum plant, muss die erhöhte Hohlraumtemperatur einrechnen, nicht die Raumtemperatur. Dieser Fehler ist in der Praxis weit verbreitet und führt zu systematischer Unterdimensionierung des Wärmemanagements.
Weitere Planungsaspekte, die den Unterschied machen:
- Freier Luftstrom: Einbauleuchten brauchen ausreichend Abstand zu Dämmung und anderen Bauteilen. Direkt anliegende Mineralwolle blockiert die Konvektion vollständig.
- Materialwahl der Leuchte: Gehäuse aus Aluminium-Druckguss leiten Wärme besser als Kunststoffgehäuse. Bei gewerblichen Projekten lohnt sich der Blick auf das Datenblatt.
- Qualitätskontrolle vor dem Einbau: Thermische Schnittstellen prüfen, Wärmeleitpaste korrekt auftragen, Befestigungsdruck kontrollieren. Ein schlecht montiertes Modul kann den Rth verdoppeln.
- Normen einhalten: EN 60598-1 definiert Prüfbedingungen und Grenzwerte für die Temperaturbelastung. Produkte mit CE-Kennzeichnung müssen diese Anforderungen erfüllen.
- Einbautiefe und Belüftung: Tiefe Einbaugehäuse mit kleinen Öffnungen erzeugen Wärmestau. Wählen Sie Leuchten, deren Gehäuseform zur Deckenkonstruktion passt.
Eine fachgerechte Installation ist kein optionaler Zusatz, sondern Voraussetzung dafür, dass die thermischen Eigenschaften einer Leuchte im Betrieb auch tatsächlich erreicht werden.
Profi-Tipp: Messen Sie nach der Installation die Gehäusetemperatur am tc-Punkt mit einem Kontaktthermometer nach 30 Minuten Betrieb. Liegt der Wert deutlich über dem Herstellergrenzwert, stimmt etwas mit der Einbausituation nicht.
Was gutes Wärmemanagement konkret für Betrieb und Nachhaltigkeit bringt
Der Zusammenhang zwischen Temperatur und Lebensdauer ist nicht linear, sondern exponentiell. Die Lebensdauer einer LED halbiert sich ungefähr mit jedem Temperaturanstieg von 10 °C über der spezifizierten Junction-Temperatur. Eine Leuchte, die bei 65 °C Junction-Temperatur 100 % ihrer Nennlebensdauer erreicht, kommt bei 85 °C nur noch auf rund 60 %.
Effektive Wärmeabfuhr bei LED-Einbauleuchten resultiert aus der Kombination von guter Wärmeleitung durch Kupfer oder Aluminium und ausreichender konvektiver Oberfläche. Oberflächenvergrößerung durch Kühlrippen und freie Luftzirkulation sind die Hauptkriterien.
Für Gewerbekunden bedeutet das konkret: Jede Grad Celsius, die Sie durch besseres thermisches Design einsparen, verlängert die Wartungsintervalle und senkt die Austauschkosten. Bei einer Bürobeleuchtung mit hunderten Einbauleuchten summiert sich das schnell. Dazu kommt der ökologische Aspekt: Längere Nutzungsdauer bedeutet weniger Ressourcenverbrauch für Ersatzprodukte. Die Lebensdauer von Leuchten ist damit auch ein Nachhaltigkeitsargument.
Farbkonsistenz ist ein weiterer Punkt, der in gewerblichen Projekten oft unterschätzt wird. Überhitzte LEDs driften im Farbort, was in Verkaufsräumen oder Museen sofort auffällt. Gutes Wärmemanagement hält die Farbtemperatur stabil über die gesamte Betriebszeit.
Lampenonline: Ihr Ausgangspunkt für thermisch durchdachte LED-Leuchten
Wer nach LED-Einbauleuchten sucht, die thermisch sauber konstruiert sind, findet bei Lampenonline ein Sortiment, das genau diesen Anspruch erfüllt. Das Angebot richtet sich ausdrücklich an Gewerbekunden, Architekten und versierte Planer, die nicht nur auf Optik, sondern auf technische Substanz achten.
Lampenonline bietet neben dem Produktsortiment auch eine professionelle Lichtplanung, bei der Wärmemanagement und Einbausituation von Anfang an mitgedacht werden. Wer ein größeres Projekt plant, bekommt dort Unterstützung bei der Auswahl thermisch geeigneter Leuchten für die jeweilige Deckenkonstruktion. Das spart Fehler, die später teuer werden.
Stöbern Sie direkt im Leuchten-Sortiment von Lampenonline oder nehmen Sie Kontakt für eine individuelle Beratung auf.
Wichtige Erkenntnisse
Effektives Wärmemanagement bei LED-Einbauleuchten senkt die Junction-Temperatur, verlängert die Lebensdauer messbar und hält die Lichtqualität über den gesamten Betriebszeitraum stabil.
| Thema | Details |
|---|---|
| Junction-Temperatur und Lebensdauer | Die Lebensdauer halbiert sich ungefähr mit jedem Temperaturanstieg von 10 °C über der spezifizierten Junction-Temperatur. Eine Leuchte, die bei 65 °C Junction-Temperatur 100 % ihrer Nennlebensdauer erreicht, kommt bei 85 °C nur noch auf rund 60 %. |
| Thermischer Widerstand (Rth) | Wärmeleitpaste und Klebepads senken den Rth an der Schnittstelle um bis zu 60 %. |
| Hohlraumtemperatur | Im Deckenhohlraum steigt die Temperatur um bis zu 15 °C über die Raumtemperatur. |
| Kühlrippenabstand | Ein Lamellenabstand von 6–10 mm ist der Richtwert für effektive natürliche Konvektion. |
| Lampenonline | Bietet thermisch durchdachte LED-Leuchten und professionelle Lichtplanung für Gewerbekunden. |
