Für LED-Streifen und parallel verschaltete Module brauchen Sie ein Konstantspannungs-Netzteil mit 12V oder 24V. Für Power-LEDs, COB-Module oder hochwertige Spots ist ein Konstantstromtreiber mit fester Stromstärke wie 350 mA oder 700 mA die richtige Wahl. Wer hier vertauscht, riskiert Flackern oder einen Totalausfall der Leuchte.
Kurz gesagt:
- Für LED-Streifen und Module sind 12V- oder 24V-Konstantspannungsnetzteile erforderlich, während Hochleistungs-LEDs einen festen Konstantstromtreiber brauchen.
- Bei der Wahl des Netzteils sollte die Leistung um 20 bis 30 Prozent höher liegen als die Gesamtleistung der LEDs, um Alterung und Spannungsschwankungen auszugleichen.
- Viele 230V-Leuchtmittel mit fest eingebautem Treiber benötigen keinen externen Trafo, während Niedervolt-Modelle immer ein separates Netzteil verlangen.
- Halogen-Trafos sind meist ungeeignet für LEDs, da sie unregulierte Spannungen liefern und Mindestlasten oft nicht erfüllen.
- Bei der Installation müssen Schutzart, Temperaturwerte und passende Normen beachtet werden, um Überhitzung, Kurzschluss und Korrosion zu vermeiden.
Inhaltsverzeichnis
- Typen: Konstantspannung vs. Konstantstrom – was das konkret bedeutet
- Wann Sie wirklich einen externen Trafo für LED brauchen
- Leistung berechnen: So dimensionieren Sie den Trafo richtig
- Dimmbarkeit: Welcher Trafo für LED-Licht mit Dimmer passt
- Einbaupraxis: IP-Schutz und thermische Bedingungen
- Normen und Prüfzeichen: Woran Sie einen zuverlässigen Trafo für LED-Beleuchtung erkennen
- Warum herkömmliche Halogen-Trafos oft ungeeignet sind
- Anschlusstipps und Sicherheitsvorschriften beim Einbau
- Typische Fehler und wie Sie sie vermeiden
- Praxisperspektive von Lampenonline
- Der passende Trafo für Ihr LED-Projekt bei Lampenonline
- Quellen
Typen: Konstantspannung vs. Konstantstrom – was das konkret bedeutet
Bei der LED-Spannungsversorgung gibt es zwei grundverschiedene Bauweisen, und die Verwechslung ist einer der häufigsten Kauffehler überhaupt. Ein Konstantspannungs-Netzteil (CV) hält die Ausgangsspannung fest, meist bei 12V oder 24V, während der Strom je nach angeschlossener Last variiert. Ein Konstantstromtreiber (CC) macht es umgekehrt: Er hält den Strom fest, etwa bei 350 mA oder 700 mA, und die Spannung passt sich der LED-Last an.
Welcher Typ zu welcher Anwendung gehört, lässt sich klar abgrenzen:
- CV-Netzteile versorgen LED-Streifen, Lichtbänder und parallel verschaltete Module, bei denen CV der Standard ist.
- CC-Treiber treiben einzelne Hochleistungs-LEDs, COB-Chips und viele GU5.3-Retrofits, da diese Bauteile eine feste Stromstärke statt einer festen Spannung verlangen.
- Kombigeräte mit umschaltbarer CV/CC-Funktion eignen sich für hybride Installationen, in denen Streifen und Spot-Module am selben Kreis hängen.
Die Wahl entscheidet nicht nur über Kompatibilität, sondern auch über Lebensdauer. Schließen Sie eine Power-LED versehentlich an ein CV-Netzteil ohne Vorwiderstand oder Treiberstufe an, zieht sie unkontrolliert Strom und brennt oft binnen Sekunden durch. Moderne Netzteile kombinieren CV- und CC-Funktionen inzwischen serienmäßig, was gerade bei gemischten Projekten Planungsfehler reduziert.
Wann Sie wirklich einen externen Trafo für LED brauchen
Nicht jede LED-Leuchte braucht eine externe Spannungsversorgung. Viele 230V-Leuchtmittel mit Standardsockel wie E27 oder GU10 haben den Treiber bereits fest eingebaut, direkt in der Lampe selbst. Sie schrauben sie in eine normale Fassung, und fertig.
Anders sieht es bei Niedervolt-Systemen aus:
- LED-Streifen und Lichtbänder benötigen praktisch immer ein separates Netzteil, da sie mit 12V oder 24V arbeiten.
- GU5.3- und MR16-Retrofit-Lampen laufen ebenfalls mit Niedervolt und brauchen ein passendes Vorschaltgerät, sofern kein integrierter Treiber verbaut ist.
- Sonderfälle wie Wohnmobil-Bordnetze oder Notstromkreise mit 12V-Gleichspannung benötigen oft gar keinen klassischen Trafo, sondern nur einen Spannungswandler oder Regler, je nach Bordspannung.
Die Grundregel bleibt simpel: Steht auf der Verpackung „230V direkt anschließbar“, brauchen Sie nichts weiter. Steht dort „12V“ oder „24V“, brauchen Sie ein Netzteil zwischen Steckdose und Leuchte.
Leistung berechnen: So dimensionieren Sie den Trafo richtig
Die gängige Praxisregel für die Dimensionierung lautet: Netzteilleistung = LED-Gesamtleistung × 1,2 bis 1,3. Diese 20 bis 30 % Reserve fangen Alterungseffekte, Einschaltstromspitzen und Toleranzen in der LED-Fertigung ab, ohne die das Netzteil ständig am Leistungslimit läuft und dadurch schneller verschleißt.
So rechnen Sie konkret:
- Ermitteln Sie die Leistungsaufnahme pro Meter oder pro Modul aus dem Datenblatt.
- Multiplizieren Sie mit der Gesamtlänge oder Stückzahl.
- Multiplizieren Sie das Ergebnis mit 1,25 als Mittelwert der Reserve.
- Wählen Sie das nächstgrößere handelsübliche Netzteil.
Praxisbeispiel: Ein 5 Meter langer LED-Streifen mit 14,4 Watt pro Meter kommt auf 72 Watt Gesamtleistung. Mit 25 % Reserve landen Sie bei 90 Watt, also greifen Sie zu einem 100-Watt-Netzteil, da genau diese Rechnung in der Praxis am häufigsten zu knapp dimensionierte Trafos verhindert.
Bedenken Sie auch die Mindestlast: Manche Netzteile arbeiten unterhalb einer bestimmten Auslastung instabil oder gar nicht. Und die Spannungswahl spielt bei der Leitungslänge eine Rolle. 24V halbiert bei gleicher Leistung den fließenden Strom, wodurch der Spannungsabfall über lange Kabelstrecken deutlich geringer ausfällt als bei 12V. Wer also eine Gartenbeleuchtung mit zehn Metern Kabelweg plant, sollte eher zu 24V greifen als zu 12V.
Dimmbarkeit: Welcher Trafo für LED-Licht mit Dimmer passt
LED-Dimmen ist technisch anspruchsvoller als beim klassischen Glühlampen-Dimmer, weil Trafo, Treiber und Dimmer als System zusammenspielen müssen. Es gibt fünf verbreitete Dimmprotokolle: PWM (Pulsweitenmodulation, meist bei Konstantstromtreibern), Phasenanschnitt und Phasenabschnitt (die klassischen Netzdimmer), 1-10V (analoges Signal, oft im Objektbau), DALI (digital adressierbar, Standard in gewerblichen Anlagen) und DMX (vor allem bei RGB-Effektbeleuchtung).
Beim Kauf eines dimmbaren Netzteils zählt vor allem eines: die explizite Kompatibilitätsangabe des Herstellers zum eingesetzten Dimmertyp, da inkompatible Kombinationen häufig zu Flackern führen.
- Ein alter Halogen-Trafo an einer LED-Last ist die häufigste Fehlerquelle für Flackern überhaupt.
- Unterschreitet die angeschlossene LED-Last die Mindestlast des Dimmers, flackert oder brummt die Leuchte.
- Phasenanschnittdimmer und manche LED-Treiber vertragen sich technisch schlicht nicht, unabhängig von der Marke.
Profi-Tipp: Kaufen Sie Dimmer und Trafo möglichst als aufeinander abgestimmtes Set oder prüfen Sie die Kompatibilitätsliste des Treiberherstellers, bevor Sie bestellen. Das erspart Ihnen spätere Rücksendungen.
Einbaupraxis: IP-Schutz und thermische Bedingungen
Der Einbauort entscheidet über die nötige Schutzart. Für trockene Innenräume reicht meist IP20, für Feuchträume, Außenbereiche oder erdverlegte Anwendungen brauchen Sie mindestens IP65, oft IP67.
Ebenso wichtig, aber seltener beachtet, sind die tc- und ta-Werte im Datenblatt. Der tc-Punkt gibt die maximal zulässige Gehäusetemperatur an einem definierten Messpunkt an, die ta-Angabe die Umgebungstemperatur, bei der der Trafo diesen Wert noch einhält.
- Trafos in geschlossenen Hohlräumen wie Deckenverkleidungen brauchen ausreichend Luftzirkulation, sonst überhitzen sie vorzeitig.
- Montieren Sie den Trafo möglichst nicht direkt über der Wärmequelle einer Leuchte, sondern seitlich versetzt.
- Prüfen Sie bei abgehängten Decken, ob eine Revisionsklappe für den späteren Austausch eingeplant ist.
Normen und Prüfzeichen: Woran Sie einen zuverlässigen Trafo für LED-Beleuchtung erkennen
Ein Blick ins Datenblatt verrät mehr über die Qualität eines Netzteils als der Preis. Relevante Normen sind EN 61347 für den sicheren Betrieb von Leuchtenbetriebsgeräten sowie EN 62384 speziell für LED-Module, ergänzt durch das ENEC-Prüfzeichen, das eine unabhängige Baumusterprüfung bestätigt.
Neben dem reinen Prüfzeichen lohnt der Blick auf einzelne Kennwerte:
- Ripple-Anteil: Ein niedriger Restwelligkeitswert von rund 10 % oder darunter schont die LED und verhindert sichtbares Flimmern.
- Prüfspannung: Hersteller testen Netzteile mit deutlich höheren Spannungen als der Nennspannung, um die Isolationsfestigkeit nachzuweisen.
- Schutzfunktionen: Ein hochwertiger Trafo schaltet bei Leerlauf, Überlast und Kurzschluss automatisch ab, statt durchzubrennen.
- Lebensdauerangabe: Seriöse Hersteller nennen konkrete Betriebsstunden, oft ab 50.000 Stunden bei hochwertigen Treibern.
Fehlen diese Angaben komplett auf der Verpackung oder im Datenblatt, ist das selbst schon ein Warnsignal.
Warum herkömmliche Halogen-Trafos oft ungeeignet sind
Ein alter Halogen-Trafo aus der Schublade wirkt auf den ersten Blick wie eine günstige Lösung für die neue LED-Leuchte. Technisch ist das fast immer die falsche Entscheidung. Halogen-Trafos sind für ohmsche Lasten mit hoher, konstanter Leistungsaufnahme ausgelegt und liefern eine ungeregelte, oft leicht schwankende Ausgangsspannung, die eine Glühwendel problemlos verträgt.
LEDs reagieren darauf empfindlich. Die meisten Halogen-Trafos verlangen zudem eine Mindestlast zwischen 20 und 70 Watt, die eine sparsame LED-Leuchte mit wenigen Watt schlicht nicht erreicht. Unterhalb dieser Schwelle regelt der Trafo nicht mehr saubere, und die Folge ist sichtbares Flackern, ein hörbares Brummen oder im schlechtesten Fall ein kompletter Ausfall nach wenigen Betriebsstunden.
Hinzu kommt: Halogen-Trafos besitzen selten die Schutzschaltungen gegen Kurzschluss oder Überlast, die moderne LED-Netzteile serienintegriert haben. Wer alte Halogenlampen-Technik gegen LEDs tauscht, sollte deshalb grundsätzlich auch den Trafo mit austauschen, nicht nur das Leuchtmittel. Die Ersparnis beim Weiterverwenden des alten Geräts ist meist geringer als die Kosten für die Leuchte, die dadurch vorzeitig ausfällt.
Anschlusstipps und Sicherheitsvorschriften beim Einbau
Der Anschluss eines LED-Trafos ist elektrotechnisch unkompliziert, verlangt aber Sorgfalt bei wenigen Punkten. Primärseitig, also auf der 230V-Seite, gelten dieselben Sicherheitsvorschriften wie für jede andere Festinstallation: feste Verdrahtung, korrekte Absicherung und, bei baulichen Änderungen, die Beachtung der einschlägigen Errichtungsnormen für Leuchten und Beleuchtungsanlagen.
Sekundärseitig, auf der Niedervoltseite, zählt vor allem der Leitungsquerschnitt. Zu dünne Kabel über längere Strecken erhöhen den Spannungsabfall und können bei hoher Last unnötig warm werden. Klemmen Sie Plus und Minus niemals vertauscht an, auch wenn es bei Gleichspannung verlockend einfach wirkt, einfach draufzustecken. Ein vertauschter Anschluss zerstört bei manchen Treibertypen sofort die interne Elektronik.

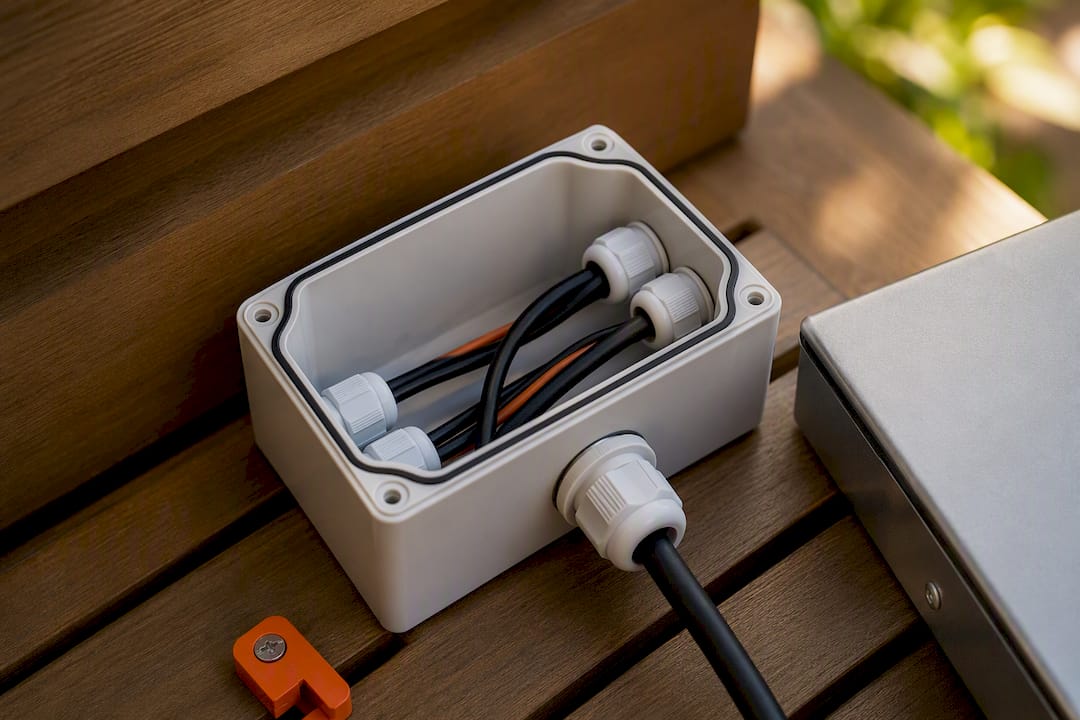

Bei Feuchtraum- oder Außeninstallationen müssen alle Verbindungsstellen der jeweiligen IP-Schutzklasse entsprechen, nicht nur das Gehäuse des Trafos selbst. Eine offene Lüsterklemme in einer eigentlich IP65-geschützten Installation hebelt den gesamten Schutz aus. Lassen Sie die Erstinstallation an einer neuen Festverdrahtung im Zweifel von einer Elektrofachkraft abnehmen, besonders wenn mehrere Trafos an einem gemeinsamen Stromkreis hängen. Eine ausführliche Schritt-für-Schritt-Anleitung zum Einbau von LED-Beleuchtung hilft bei der praktischen Umsetzung.
Typische Fehler und wie Sie sie vermeiden
Die meisten Probleme mit LED-Trafos entstehen nicht durch defekte Geräte, sondern durch falsche Kombinationen und knappe Kalkulation. Ein zu knapp bemessenes Netzteil, das ständig an seiner Leistungsgrenze läuft, altert deutlich schneller als eines mit ausreichender Reserve.
Häufige Stolpersteine im Überblick:
Wer CV-Netzteil und CC-Treiber verwechselt, riskiert einen sofortigen Defekt der LED, wie im Abschnitt zu den Grundtypen beschrieben. Wer die Mindestlast eines Dimmers unterschreitet, bekommt Flackern statt sanftem Licht. Wer einen alten Halogen-Trafo weiterverwendet, riskiert genau die Instabilität, die im Abschnitt zu Halogen-Trafos erklärt wurde. Und wer die IP-Schutzklasse falsch wählt, etwa ein IP20-Netzteil im Außenbereich verbaut, riskiert Korrosion und Kurzschluss nach der ersten Regenperiode.
Ein weiterer klassischer Fehler ist die reine Wattzahl-Betrachtung ohne Blick auf die Spannung. Ein 12V-Trafo an einer 24V-LED liefert schlicht zu wenig Spannung, die Leuchte bleibt dunkel oder deutlich zu schwach. Prüfen Sie deshalb immer beide Werte gemeinsam, nicht nur die Leistung in Watt. Im Zweifel gilt: lieber einmal das Datenblatt der LED gegen das Datenblatt des Trafos gegenlegen, als nach dem Einbau nachbessern zu müssen.
Praxisperspektive von Lampenonline
Aus unserer Erfahrung als Fachhändler entstehen die meisten Rückfragen zu LED-Trafos nicht bei Profis, sondern bei Privatkunden, die eine bestehende Leuchte nachrüsten wollen. Genau da hilft eine kurze fachliche Einordnung oft mehr als eine lange Produktliste.
Wir sehen bei Lampenonline drei typische Situationen: den Wohnraum-Kunden, der einen LED-Streifen unter dem Küchenoberschrank nachrüsten will, den Außenbereich-Kunden, der IP-Schutz und Kabellänge unterschätzt, und den Gewerbekunden, der DALI-fähige Trafos für eine größere Anlage sucht. Für alle drei lohnt der Blick in unsere Kategorie der Einbauleuchten, wo Leuchte und passende Niedervolt-Versorgung oft direkt zusammen gedacht sind. Bei komplexeren Projekten beraten wir auch persönlich zur passenden Dimensionierung.
— Marius
Der passende Trafo für Ihr LED-Projekt bei Lampenonline
Anders als ein reiner Elektronikversand denkt Lampenonline Leuchte und Spannungsversorgung von Anfang an zusammen, statt Sie mit einer isolierten Trafo-Bestellung allein zu lassen. Wenn Sie also schon wissen, dass Sie eine neue LED-Wandleuchte oder Außenleuchte planen, sparen Sie sich die separate Suche nach dem passenden Netzteil und den Abgleich der technischen Daten.
Für Innenräume finden Sie bei uns etwa dimmbare Modelle wie die Serien Lighting App Wall, bei denen Trafo und Dimmprotokoll bereits aufeinander abgestimmt sind. Für den Außenbereich eignen sich robuste, IP-geschützte Lösungen wie die LupiaLicht Kavia LED-Außenleuchte, bei der Sie sich um die richtige Schutzart keine Gedanken mehr machen müssen. Wer zusätzlich passende Leuchtmittel benötigt, wird in unserem Sortiment an LED-Lampen fündig.
Schauen Sie sich in Ruhe durch unser Sortiment und lassen Sie sich bei technischen Rückfragen zur passenden Trafo-Dimensionierung direkt von unserem Team beraten, bevor Sie bestellen.
