Die Schritt-für-Schritt-LED-Planung für Innenräume besteht aus sieben klar abgrenzbaren Arbeitsschritten, die Sie selbst abarbeiten oder vollständig an einen Elektriker übergeben können. Wer diese Schritte überspringt und einfach Leuchten kauft, landet fast immer beim gleichen Problem: zu hell an der falschen Stelle, zu dunkel dort, wo es zählt. Das lässt sich vermeiden.
Die sieben Schritte im Überblick:
- Schritt 1: Raum vermessen, Möblierung und Nutzungszonen aufzeichnen
- Schritt 2: Nutzungsszenarien und gewünschte Lichtszenen definieren
- Schritt 3: Drei Lichtebenen (Grund-, Zonen-, Akzentlicht) zuordnen und separat einplanen
- Schritt 4: Beleuchtungsstärke berechnen (Lux-Ziel, Lumen-Bedarf, Raumindex)
- Schritt 5: Leuchten und Leuchtmittel nach Farbtemperatur, Ra, UGR, IP und Treiber auswählen
- Schritt 6: Schalter, Dimmer und Steuerung (Schaltgruppen, Smart-Home) planen
- Schritt 7: Übergabedokumente erstellen (Grundriss, Schaltplan, Stückliste, DIALux/Relux-Report)
Maßgebliche Normen sind DIN EN 12464-1 für Beleuchtungsstärken und DIN VDE 0100 für die sichere elektrische Ausführung. Als Planungssoftware haben sich DIALux und Relux etabliert; für schnelle Überschlagsrechnungen eignet sich der LightRechner (Raumbeleuchtungs-Rechner). Lampenonline.de begleitet Sie dabei mit Fachberatung und einem breiten Sortiment.
Profi-Tipp: Richten Sie Pendelleuchten immer an der Möbelmitte aus, nicht an der geometrischen Raummitte. Ein Esstisch, der 40 cm von der Raumachse abweicht, braucht eine Leuchte genau über seiner Mitte, sonst wirkt der Raum schief, egal wie gut der Rest geplant ist.
Wichtige Erkenntnisse
Eine gute LED-Planung steht und fällt mit der richtigen Reihenfolge: erst messen und Szenen definieren, dann berechnen, dann kaufen.
| Thema | Details |
|---|---|
| Drei Lichtebenen einplanen | Grund-, Zonen- und Akzentlicht separat schaltbar und dimmbar planen, nicht auf einen Kreis legen. |
| Lumen-Bedarf berechnen | Ziel-Lux × Fläche ÷ Wirkungsgrad ÷ Wartungsfaktor ergibt den benötigten Lichtstrom. |
| Normen beachten | DIN EN 12464-1 liefert Mindest-Lux-Werte; DIN VDE 0100 regelt die sichere Ausführung. |
| Elektriker einbinden | Feste Installation, Trafos und Dimmer-Anschlüsse erfordern eine Elektrofachkraft. |
| Lampenonline nutzen | Fachberatung und breites Sortiment unterstützen bei Leuchtenauswahl, Treiber-Kompatibilität und Planung. |
Inhaltsverzeichnis
- Was müssen Sie zuerst messen und erfassen?
- Warum reicht eine Deckenleuchte nicht aus? Das 3-Ebenen-Prinzip
- Wie berechnen Sie die richtige Beleuchtungsstärke?
- Welche Leuchten und Leuchtmittel passen zu Ihrem Plan?
- Wo platzieren Sie die Leuchten richtig?
- Wie planen Sie Schalter, Dimmer und Smart-Home-Steuerung?
- Wann brauchen Sie einen Elektriker, und welche Normen gelten?
- Was brauchen Sie an Materialien, Werkzeugen und Zeit?
- Ihre druckbare 7-Schritte-Planvorlage
- Praxisbeispiele: Wohnzimmer, Küche und Home-Office
- Welche Dokumente braucht Ihr Elektriker?
- Lampenonline begleitet Sie von der Planung bis zum fertigen Licht
- Quellen
Was müssen Sie zuerst messen und erfassen?
Verlässliche Planungsdaten entstehen am Boden, nicht am Schreibtisch. Bevor Sie auch nur eine Leuchte auswählen, brauchen Sie präzise Raummaße und einen klaren Möblierungsplan.
Mess-Checkliste:
- Raumlänge und Raumbreite (in Metern, auf 5 cm genau)
- Lichte Deckenhöhe (Oberkante Fußboden bis Unterkante Rohdecke)
- Fenstermaße und Himmelsrichtung (Tageslichteinfall, Reflexionen)
- Türöffnungen und Wanddurchbrüche (Kabelführung, Schalterpositionen)
- Reflexionsgrade der Oberflächen: helle Wände und Decken reflektieren mehr Licht und verbessern den Wirkungsgrad spürbar; dunkle Materialien schlucken ihn
Zeichnen Sie dann einen einfachen Möblierungsplan: feste Möbel (Sofa, Esstisch, Küchenschrank), Arbeitszonen und Laufwege. Dieser Plan ist die Grundlage für Lichtpunktpositionen und Schaltgruppen. Wer diesen Schritt überspringt, plant an der Realität vorbei.
Für die erste Orientierung genügt ein Smartphone mit einer Luxmeter-App, um vorhandene Lichtverhältnisse zu prüfen. Für belastbare Messwerte ist ein kalibriertes Luxmeter sinnvoll. Der LightRechner nimmt Ihre Raummaße als Eingabe und liefert erste Richtwerte für den Lichtstrombedarf.

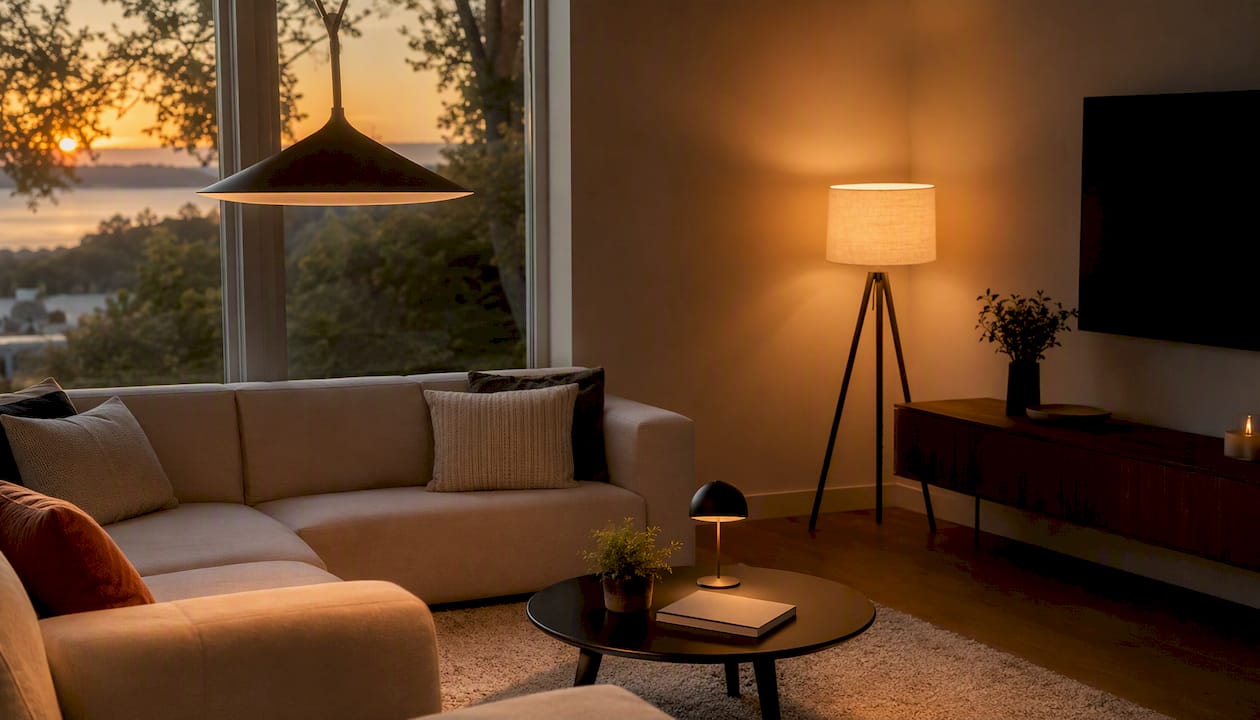

Warum reicht eine Deckenleuchte nicht aus? Das 3-Ebenen-Prinzip
Viele Räume wirken falsch beleuchtet, weil nur eine Lichtebene vorhanden ist. Eine einzelne zentrale Deckenleuchte erzeugt gleichmäßige, aber flache Helligkeit ohne Tiefe, ohne Kontrast, ohne Atmosphäre. Das 3-Ebenen-Prinzip löst das strukturell.
Die drei Ebenen:
- Grundbeleuchtung (Ambient): Gleichmäßige Basisaufhellung des Raums. Typisch: Deckenleuchten, Einbauleuchten, indirekte Lichtvouten. Ziel: ausreichend Lux für sichere Bewegung und Orientierung.
- Zonenbeleuchtung (Task): Gezieltes Arbeitslicht für Küchenflächen, Schreibtisch, Leseplatz. Höhere Beleuchtungsstärke genau dort, wo sie gebraucht wird.
- Akzentbeleuchtung (Accent): Spots, Wandfluter oder Design-Wandfluter, die Objekte, Texturen oder Architektur betonen. Erzeugt Tiefe und Dramatik.
Jede Ebene sollte separat schaltbar und dimmbar sein. Das ist keine Komfortfrage, sondern Planungspflicht: Wer alle drei Ebenen auf einen Schalter legt, verliert die Möglichkeit, Szenen zu steuern. DIN EN 12464-1 schreibt für Arbeitsplätze Mindestbeleuchtungsstärken vor, die ohne separate Zonenbeleuchtung kaum erreichbar sind.
Profi-Tipp: Denken Sie in Lichtszenen, nicht in einzelnen Leuchten. „Abendessen“ bedeutet gedimmtes Grundlicht plus Pendelleuchte über dem Tisch. „Lesen“ bedeutet helles Zonenspot plus minimales Akzentlicht. Wer das von Anfang an plant, braucht später keine teuren Nachrüstungen.
Wie berechnen Sie die richtige Beleuchtungsstärke?
Das Ziel ist eine Lux-Vorgabe, die zur Raumnutzung passt, und daraus der benötigte Lichtstrom in Lumen.
Grundformel:
Benötigter Lichtstrom (lm) = Ziel-Lux (lx) × Raumfläche (m²) ÷ Wirkungsgrad (η)
Der Wirkungsgrad η liegt je nach Raumgeometrie, Reflexionsgraden und Leuchtentyp typischerweise zwischen 0,5 und 0,8. Für helle Räume mit hohen Reflexionsgraden können Sie mit 0,7 rechnen; dunkle Räume eher 0,5.
Raumindex (k): Der Raumindex beschreibt das Verhältnis von Raumfläche zu Wandfläche und beeinflusst den Wirkungsgrad direkt.
k = (Länge × Breite) ÷ [(Länge + Breite) × Montagehöhe über Nutzebene]
Rechenbeispiel Wohnzimmer:
Raum: 5 m × 4 m = 20 m². Ziel: 150 lx (Grundbeleuchtung Wohnzimmer). Wirkungsgrad: 0,65.
Benötigter Lichtstrom = 150 × 20 ÷ 0,65 = 4.615 lm
Bei einer Deckenleuchte mit 800 lm pro Einheit bräuchten Sie also rund sechs Einbauleuchten oder eine Kombination aus Decken- und Zonenleuchten. Den Wartungsfaktor (MF) sollten Sie zusätzlich einrechnen: LED-Leuchten verlieren über ihre Lebensdauer Lichtstrom (LLMF), typisch 0,8 bis 0,9 nach 25.000 Stunden.
Typische Ziel-Lux-Werte nach Raumtyp:
| Raum | Nutzung | Ziel-Lux (lx) |
|---|---|---|
| Wohnzimmer | Entspannung / Lesen | 100–300 |
| Küche | Allgemein | 300 |
| Küche | Arbeitsfläche | 300–500 |
| Home-Office | Bildschirmarbeit | 300–500 |
| Bad | Allgemein | 300 |
| Bad | Spiegel / Schminken | 500 |
Welche Leuchten und Leuchtmittel passen zu Ihrem Plan?
Die Berechnung liefert den Lumen-Bedarf. Jetzt übersetzen Sie ihn in konkrete Produkte. Sechs Kriterien entscheiden, ob eine Leuchte wirklich passt.
Auswahlcheckliste:
- Farbtemperatur (CCT in Kelvin): Wohnräume 2.700–3.000 K (warmweiß), Küche und Bad 3.000–4.000 K, Home-Office 4.000 K für konzentriertes Arbeiten
- Farbwiedergabe (Ra / CRI): Mindestens Ra 80 für Wohnräume, Ra 90+ für Bereiche, in denen Farben korrekt wirken sollen (Garderobe, Atelier)
- Blendungsbegrenzung (UGR): Für Bildschirmarbeitsplätze UGR ≤ 19 nach DIN EN 12464-1; bei Spiegeln und Bädern ebenfalls beachten
- IP-Schutzklasse: Feuchträume (Bad, Küche über Spüle) mindestens IP44; direkt über der Badewanne IP65
- Treiber und Dimmbarkeit: Phasenabschnitt-Dimmer (Trailing Edge) für die meisten LED-Treiber; DALI oder PWM für professionelle Steuerungen. Treiber und Dimmer müssen aufeinander abgestimmt sein, sonst flackert es
- Wartungsfaktor / Lebensdauer: LLMF und LSF aus Herstellerdatenblättern entnehmen und in die Lumen-Berechnung einrechnen
Bei Unsicherheit zur Dimmer-Kompatibilität lohnt sich ein Blick in die Lampenonline-Fachberatung oder eine Verifikationsrechnung in DIALux.
Wo platzieren Sie die Leuchten richtig?
Positionierung ist oft das, was zwischen einem guten und einem schlechten Lichtplan entscheidet. Drei Faustregeln decken die häufigsten Fehler ab.
Positionierungs-Checkliste:
- Leuchtenabstand: Maximal das 1,5-fache der Montagehöhe über der Nutzebene. Bei 2,5 m Deckenhöhe und 0,85 m Nutzebene (Tischhöhe) ergibt das eine Montagehöhe von 1,65 m und einen maximalen Abstand von rund 2,5 m zwischen den Leuchten.
- Wandabstand erste Leuchtenreihe: 60–80 cm von der Wand, um gleichmäßige Wandaufhellung zu erzielen und Schattenbildung an Möbeln zu vermeiden
- Pendelleuchten: Immer an der Möbelmitte ausrichten, nicht an der Raumachse. Ein Esstisch steht selten exakt in der Raummitte.
- UGR bei Arbeitsplätzen: Leuchten nicht direkt im Blickfeld des Nutzers positionieren; seitlich oder hinter dem Bildschirm ist besser
- Steckdosen früh planen: Steh- und Tischleuchten brauchen Steckdosen in Möbelnähe. Wer das vergisst, verlegt später Kabelkanäle.
Für Badsanierungen mit komplexer Feuchtraumplanung kann eine Fachberatung für Badsanierung sinnvoll sein, um IP-Zonen und Leuchtenabstände normkonform abzustimmen.
Wie planen Sie Schalter, Dimmer und Smart-Home-Steuerung?
Steuerung ist kein Luxus. Sie entscheidet, ob Ihr Lichtkonzept im Alltag funktioniert oder ob Sie immer wieder mit falschen Szenen leben.
Grundprinzip: Definieren Sie zuerst Schaltgruppen (welche Leuchten gehören zusammen?) und dann Szenen (welche Kombination für welche Situation?). Typische Gruppen: Grundlicht, Zonenbeleuchtung, Akzentlicht, Außenbereich.
Steuerungsoptionen:
- Klassische Schalter: Einfach, günstig, kein Dimmen ohne zusätzlichen Dimmer
- Taster mit Relais: Flexibler, ermöglicht Gruppensteuerung und einfache Szenenprogrammierung
- DALI: Professionelles Bussystem, jede Leuchte einzeln adressierbar, normkonform für Büros und Gewerbe
- KNX: Gebäudeautomation für größere Projekte, hoher Installationsaufwand, maximale Flexibilität
- Zigbee / EnOcean: Funk-basierte Smart-Home-Lösungen, nachrüstbar, gut für Wohnräume
Tageslichtregelung und Präsenzmelder können den Energieverbrauch deutlich senken.
Profi-Tipp: Planen Sie für jede der drei Lichtebenen einen eigenen Stromkreis. Das kostet beim Neubau kaum mehr, gibt Ihnen aber volle Flexibilität bei Dimmer-Auswahl und Fehlersuche. Wer alle Leuchten auf einen Kreis legt, hat später keine Wahl mehr.
Wann brauchen Sie einen Elektriker, und welche Normen gelten?
DIN VDE 0100 regelt die Errichtung elektrischer Anlagen in Gebäuden. Arbeiten an der festen Installation, also Kabel verlegen, Unterverteilungen anschließen, Trafos und Dimmer fest einbauen, dürfen in Deutschland nur Elektrofachkräfte ausführen. Das ist keine Empfehlung, sondern Vorschrift. Fehlerhafte Anschlüsse gefährden nicht nur die Sicherheit, sondern können Versicherungsansprüche im Schadensfall gefährden.
Relevante Normen:
- DIN VDE 0100: Errichtung von Niederspannungsanlagen, Grundlage für alle Installationsarbeiten
- DIN VDE 0100-600: Erstprüfung nach Abschluss der Installation, Dokumentationspflicht
- DIN VDE 0105-100: Betrieb elektrischer Anlagen
- DIN EN 12464-1: Beleuchtung von Arbeitsstätten, liefert Mindest-Lux-Werte und UGR-Grenzwerte
Wann ein Fachbetrieb Pflicht oder dringend empfohlen ist:
- Neubau und Kernsanierung: immer Elektrofachkraft
- Badezimmer und Feuchträume: IP-Zonen und Schutzmaßnahmen erfordern Fachkenntnis
- Anschluss von LED-Trafos, DALI-Systemen und KNX-Komponenten
- Leistungsanforderungen über 16 A pro Stromkreis
- Immer dann, wenn Sie Übergabedokumente für eine Abnahme brauchen
Für die Planung selbst gilt: Sie können den vollständigen Plan erstellen und dem Elektriker übergeben. Die Ausführung bleibt beim Fachbetrieb.
Was brauchen Sie an Materialien, Werkzeugen und Zeit?
Materialliste (Planung und Umsetzung):
- Leuchten und Leuchtmittel nach Stückliste
- LED-Treiber (extern oder integriert, je nach Leuchtentyp)
- Dimmer und Controller (passend zum Treiber und Steuerungssystem)
- Kabel (NYM-J oder H07V-K je nach Verlegeart), Schalterdosen, Abzweigdosen
- Schalter, Taster, Dimmer-Einsätze
- Befestigungen: Deckenrosetten, Abhänger, Montageschienen
- Montagezubehör: Dübel, Schrauben, Kabelkanäle
Werkzeuge:
- Maßband und Lasermessgerät
- Bohrmaschine mit Stichsäge für Einbauöffnungen
- Schraubendreher-Set, Abisolierzange, Kabelprüfer
- Luxmeter (oder kalibrierte Smartphone-App für grobe Kontrolle)
Zeitbudget (Richtwerte):
- Planung eines Raums (Messen, Berechnen, Zeichnen): 3–6 Stunden
- DIALux/Relux-Simulation: 2–4 Stunden zusätzlich, je nach Komplexität
- Ausführung durch Fachbetrieb: variiert stark je nach Raumgröße und Vorinstallation
Nachrüstung in einem bestehenden Raum kostet deutlich mehr Zeit und Geld als Neuinstallation im Rohbau. Wer früh plant, spart beides.
Ihre druckbare 7-Schritte-Planvorlage
Dieser Workflow lässt sich ausdrucken und Schritt für Schritt abhaken oder direkt an den Elektriker weitergeben. Für jeden Schritt sind Eingaben, Ergebnis und Zeitaufwand angegeben.
- Vermessen und Möbelplan erstellen | Eingaben: Maßband, Grundriss | Ergebnis: Maßstabsplan mit Möbeln und Nutzungszonen | Dauer: 1–2 Stunden
- Nutzung und Szenen definieren | Eingaben: Möbelplan, Alltagsroutinen | Ergebnis: Liste der Lichtszenen pro Raum | Dauer: 30–60 Minuten
- Drei Lichtebenen zuordnen | Eingaben: Szenenplan, Raumtyp | Ergebnis: Ebenenplan mit Leuchtentypen | Dauer: 1 Stunde
- Lux-Ziel und Lumen-Bedarf berechnen | Eingaben: Raumfläche, Ziel-Lux, Wirkungsgrad, Wartungsfaktor | Ergebnis: Lumen-Bedarf pro Zone | Dauer: 1–2 Stunden
- Leuchten-Spezifikation und Positionen festlegen | Eingaben: Lumen-Bedarf, CCT, Ra, UGR, IP | Ergebnis: Stückliste mit Artikelnummern und Positionsplan | Dauer: 1–2 Stunden
- Schalter und Steuerung planen | Eingaben: Schaltgruppen, Szenenplan, Steuerungstyp | Ergebnis: Schaltplan mit Stromkreisen | Dauer: 1 Stunde
- Dokumente erstellen und übergeben | Eingaben: Alle Vorschritte | Ergebnis: Grundriss mit Auslässen, Schaltplan, Stückliste, DIALux/Relux-Report | Dauer: 1–2 Stunden
Die Checkliste für Wohnraumbeleuchtung von Lampenonline ergänzt diese Vorlage mit weiteren Prüfpunkten für die Übergabe.
Praxisbeispiele: Wohnzimmer, Küche und Home-Office
Wohnzimmer (20 m²)
Ziel: 150 lx Grundbeleuchtung, 300 lx Lesebereich. Wirkungsgrad 0,65, Wartungsfaktor 0,8.
Benötigter Lichtstrom Grundlicht: 150 × 20 ÷ 0,65 ÷ 0,8 = ca. 5.769 lm. Dazu kommen Zonenleuchten für den Lesebereich.
Schaltgruppen: Grundlicht (dimmbar), Lesespot (separat), Akzent (separat). Wohnzimmerleuchten in warmweiß (2.700–3.000 K), Ra ≥ 80.
Profi-Tipp: Der häufigste Fehler im Wohnzimmer: zu viele Einbauleuchten auf einem Kreis, alle gleich hell. Das erzeugt Büroatmosphäre. Besser: weniger Spots, dafür eine starke Pendelleuchte als Ankerpunkt und zwei separat schaltbare Akzentleuchten.
Küche: Arbeitsfläche und Feuchtraum
Arbeitsfläche mindestens 300–500 lx. Unterbauleuchten direkt über der Arbeitsfläche sind die effizienteste Lösung. Über der Spüle gilt IP44, direkt über Kochfeld IP54 empfohlen. Farbtemperatur 3.000–4.000 K für gute Lebensmittelfarben (Ra ≥ 90 sinnvoll).
Home-Office: Bildschirmarbeitsplatz
UGR ≤ 19 ist Pflicht, sonst reflektiert die Leuchte im Bildschirm. Farbtemperatur 4.000 K für konzentriertes Arbeiten. Leuchten seitlich zum Bildschirm positionieren, nie direkt darüber. Ziel: 300–500 lx auf der Arbeitsfläche, gemessen horizontal. Eine schrittweise Lichtplanung für Wohnräume zeigt, wie sich diese Zonen im Grundriss einzeichnen lassen.
Welche Dokumente braucht Ihr Elektriker?
Ein vollständiges Übergabepaket verhindert Rückfragen auf der Baustelle und sichert die normkonforme Ausführung. Ein strukturierter Planungsablauf empfiehlt DIALux/Relux-Berechnungen als normkonforme Nachweise.
Dokumentenliste:
- Maßstabsplan mit Leuchtennummern: PDF, zeigt Position jeder Leuchte mit eindeutiger Nummer, Montagehöhe und Schaltgruppenzugehörigkeit
- Schaltplan: Zeigt Stromkreise, Schalter, Dimmer und deren Verbindungen; Grundlage für die Erstprüfung nach DIN VDE 0100-600
- Stückliste: CSV oder XLS mit Artikelnummern, Hersteller, Leistung, Treiber-Typ und Stückzahl
- DIALux/Relux-Report: PDF mit Isolinien, Lux-Werten, Gleichmäßigkeit und Norm-Nachweisen; besonders wichtig für Arbeitsplätze und gewerbliche Räume
- Montagehinweise: Besondere Anforderungen (IP-Zonen, Abhängehöhen, Kabeltypen)
- Wartungsfaktor-Angaben: LLMF und LSF aus Herstellerdatenblättern, damit der Elektriker die Planung nachvollziehen kann
Kurzcheck vor Übergabe: Sind alle Leuchten nummeriert und stimmen Stückliste und Plan überein? Sind Stromkreise und Schaltergruppen konsistent bezeichnet? Ist ein Ansprechpartner für Rückfragen angegeben?
Dominics Einschätzung zur LED-Planung in der Praxis
Die meisten Planungsfehler passieren nicht bei der Berechnung, sondern davor: Wer keine Möblierung einzeichnet, plant an der Realität vorbei. Wer Schaltgruppen vergisst, kauft später teure Smart-Home-Nachrüstungen, die das Problem nur halb lösen. Die hier beschriebene Schrittfolge zwingt dazu, diese Entscheidungen in der richtigen Reihenfolge zu treffen, und das spart in der Praxis Zeit, Geld und Nerven. Lampenonline bietet dabei nicht nur das Sortiment, sondern auch die Fachberatung, die genau dann hilft, wenn Treiber-Kompatibilität oder UGR-Anforderungen die Auswahl komplizierter machen als erwartet.
Lampenonline begleitet Sie von der Planung bis zum fertigen Licht
Wer seinen Grundriss, seine Lichtszenen und sein Budget kennt, kann bei Lampenonline gezielt einkaufen statt suchen. Das Sortiment deckt alle drei Lichtebenen ab: von Einbauleuchten für die Grundbeleuchtung über Wohnzimmerleuchten als Ankerpunkte bis zu Wandflutern für Akzente. Die Fachberatung hilft bei Dimmer-Kompatibilität, Treiber-Auswahl und UGR-Anforderungen, wenn die Spezifikationen komplex werden. Schicken Sie Ihren Grundriss, Ihre gewünschten Szenen und Ihr Budget mit, dann kann die Beratung konkret werden statt allgemein. Stöbern Sie jetzt im LED-Leuchten-Sortiment und finden Sie die passenden Produkte für Ihren fertigen Plan.
