Der optimale Leuchtenaustausch-Prozess folgt sechs klar abgegrenzten Phasen: Bestandsaufnahme, Risikobewertung nach EU Blue Guide, Technologieentscheidung, Ausführung, Messung/Abnahme und Wartung. Entscheidend ist das Risiko-Gate in Phase 2: Technische Arbeiten dürfen erst beginnen, wenn die regulatorische Einordnung abgeschlossen ist. Wer dieses Gate überspringt, riskiert, dass die Umrüstung als „wesentliche Veränderung“ eingestuft wird und Herstellerpflichten wie CE-Kennzeichnung und EU-Konformitätserklärung ausgelöst werden.
Kernregel vor jeder Demontage: Klären Sie zuerst, ob Ihr Eingriff als Retrofit (1:1, kein baulicher Eingriff) oder als Konversion/Umbau gilt. Diese Einordnung bestimmt Ihre Prüfpflichten, Ihren Zeitplan und Ihre Kosten vollständig.
Konkrete Prüfgrößen, die Sie von Anfang an erfassen müssen: Ta/Tc-Werte aus dem Herstellerdatenblatt, Schutzart und Schutzklasse der Leuchte, Kompatibilität mit vorhandener Lichtsteuerung, Ausschluss von Notbeleuchtungskreisen sowie Messprotokoll nach ASR A3.4 und DGUV-Vorgaben.
Wichtige Erkenntnisse
Ein rechtskonformer Leuchtenaustausch-Prozess in Zentraleuropa erfordert das Risiko-Gate nach EU Blue Guide vor jeder technischen Arbeit, vollständige Vorprüfungen nach LEDVANCE-Checkliste sowie ein normgerechtes Messprotokoll nach ASR A3.4 und DGUV als Abschlussnachweis.
| Thema | Details |
|---|---|
| Risiko-Gate als erster Schritt | Risikobewertung nach EU Blue Guide vor Beginn technischer Arbeiten abschließen und dokumentieren. |
| Vorprüfung schriftlich festhalten | Ta/Tc, Schutzart, Notbeleuchtungsausschluss und Dimmerkompatibilität vor Ort prüfen und abhaken. |
| Technologieentscheidung früh treffen | Retrofit, Konversion oder Neuinstallation in Phase 2 festlegen, um spätere Prüfkosten zu vermeiden. |
| Messprotokoll als Pflichtdokument | Messdaten, Messraster, Messgerät und verantwortliche Person nach ASR A3.4/EN 12464-1 protokollieren. |
| Lampenonline als Umsetzungsressource | Produktsortiment mit technischen Datenblättern und Fachberatung für normgerechte Produktauswahl nutzen. |
Inhaltsverzeichnis
- Wie läuft der optimale Leuchtenaustausch-Prozess ab?
- Wann wird eine Umrüstung zur „wesentlichen Veränderung“?
- Welche technischen Vorprüfungen sind vor der Umrüstung Pflicht?
- Retrofit, Umbau oder Neuinstallation: Was ist wann sinnvoll?
- Wie messen und abnehmen Sie normgerecht?
- Was gehört zum Wartungsplan nach dem Leuchtenaustausch?
- Ihre Schritt-für-Schritt-Checkliste für den Leuchtenaustausch
- Wie unterstützt Lampenonline Sie konkret beim Leuchtenaustausch?
- Typische Prozessfehler und wie Sie sie vermeiden
- Quellen
Wie läuft der optimale Leuchtenaustausch-Prozess ab?
Ein strukturierter Leuchtenwechsel ist kein Elektrikerprojekt, das man mal eben abarbeitet. Für Arbeitsstätten in Zentraleuropa gelten verbindliche Norm- und Rechtspflichten, die den Prozess in sechs Phasen gliedern.
Phase 1: Bestandsaufnahme
Erfassen Sie alle Leuchten nach Typ, Alter, Zustand und Nutzungskategorie. Dokumentieren Sie vorhandene Lichtsteuerungen, Betriebsgeräte und sicherheitsrelevante Merkmale wie Notbeleuchtungskreise. Ohne vollständige Bestandsliste ist keine belastbare Risikobewertung möglich. Der ZVEI-Leitfaden empfiehlt diese Bestandsaufnahme als zwingenden ersten Schritt vor jeder Entscheidung.
Phase 2: Risikobewertung/Gate
Hier entscheidet sich alles. Prüfen Sie anhand der ZVEI/EU Blue Guide-Kriterien, ob der geplante Eingriff als wesentliche Veränderung gilt. Erst nach Abschluss dieser Einordnung starten Sie technische Arbeiten.
Phase 3: Konzept und Spezifikation
Wählen Sie Produkte anhand von EN 12464-1-Anforderungen (Beleuchtungsstärke, Gleichmäßigkeit, Blendungsbegrenzung) und ASR A3.4. Erstellen Sie ein Messkonzept und, bei Ausschreibungen, die technischen Unterlagen.
Phase 4: Beschaffung und Logistik
Stücklisten mit Herstellerdatenblättern zusammenstellen, Rücklaufpläne für Altleuchten und Leuchtmittel festlegen, Warnhinweise und Kennzeichnungsmaterial bereitstellen. Für eine strukturierte Beleuchtungsplanung lohnt sich ein Schritt-für-Schritt-Konzept.
Phase 5: Ausführung und Inbetriebnahme
Sichtprüfungen, elektrische Prüfungen nach DIN VDE, Funktions- und EMV-Checks, Nachmessung am Ort der Sehaufgabe. Alles wird protokolliert.
Phase 6: Abnahme, Dokumentation und Wartung
Abnahmeprotokoll mit Messdaten, Prüfverantwortlichem und Datum. Wartungsplan anlegen. Unterlagen für Audit und Prüfzwecke archivieren.
Wann wird eine Umrüstung zur „wesentlichen Veränderung“?
Die Frage klingt technisch, hat aber handfeste rechtliche Konsequenzen. Laut ZVEI White Paper entscheidet eine Risikobewertung, ob eine Umrüstung im Sinne des EU Blue Guide (2022) als wesentliche Veränderung gilt. Ist das der Fall, übernimmt der Umrüstende Herstellerpflichten: technische Unterlagen, EU-Konformitätserklärung (DoC) und CE-Kennzeichnung werden Pflicht.
Was der ZVEI-Leitfaden klarstellt: Die regulatorische Einordnung ist die häufigste Prozessfalle beim LED-Umstieg, nicht die Energieeffizienz. Wer die Risikobewertung als nachgelagertes Formalitäten-Thema behandelt, zahlt später für Nachprüfungen oder Konformitätsnachweise.
Praktisch bedeutet das: Jede Änderung an Aufbau, Schutzart, Schutzklasse oder Nutzungsart der Leuchte erhöht das Risiko einer Neueinstufung. Ein reiner Leuchtmittelaustausch ohne baulichen Eingriff bleibt in der Regel unkritisch. Sobald Vorschaltgeräte getauscht, Fassungen verändert oder Kabelführungen angepasst werden, ist die Grenze schnell überschritten.
Prozessempfehlung: Risikoanalyse vor Auftragserteilung abschließen. Technische Arbeiten erst danach freigeben. Dieses Gate schriftlich dokumentieren und vom Verantwortlichen unterzeichnen lassen.
Welche technischen Vorprüfungen sind vor der Umrüstung Pflicht?
Die LEDVANCE-Checkliste gliedert die Vorprüfungen in drei Zeitpunkte. Das ist sinnvoll, weil Fehler in der Vorbereitung später kaum noch korrigierbar sind.
Vor der Umrüstung
- Netzbetrieb: Ist die LED-Lösung für den vorhandenen Netzanschluss geeignet?
- Ta/Tc-Werte: Liegen die freigegebenen Umgebungstemperaturen (Ta) und Kontakttemperaturen (Tc) aus dem Herstellerdatenblatt vor und passen zur Einbausituation?
- Schutzart/Schutzklasse: Darf sich durch die Umrüstung nichts ändern. IP-Klasse und Schutzklasse der neuen Lösung müssen mindestens gleichwertig sein.
- Notbeleuchtung: Notbeleuchtungskreise sind grundsätzlich auszuschließen, da hier gesonderte Normen gelten.
- Lichtsteuerung/Dimmer: Kompatibilität mit vorhandenen Steuergeräten prüfen, sonst drohen Flackern, Ausfälle oder Schäden.
Während der Umrüstung
Sichtprüfung auf Zustand von Dichtungen, Fassungen und Isolierung. Klemmen und Leitungsquerschnitte müssen zur neuen Lösung passen. Sicherungsauslegung überprüfen.
Nach der Umrüstung
Befestigung kontrollieren, Warnaufkleber anbringen. Wichtig: Eine umgerüstete Leuchte darf nicht mehr mit den ursprünglichen Leuchtmitteln betrieben werden. Dieser Hinweis gehört auf den Aufkleber.
Profi-Tipp: Drucken Sie die LEDVANCE-Checkliste aus und legen Sie sie in den Baustellenordner. Jeder Prüfpunkt wird abgehakt und unterschrieben. Das dauert keine zehn Minuten und schützt Sie vor kostspieligen Nachfragen.
Retrofit, Umbau oder Neuinstallation: Was ist wann sinnvoll?
Die Wahl der Methode bestimmt Aufwand, Kosten und Prüfpflichten. Hier eine klare Übersicht:
Faustregel nach VDE: Retrofit ist nur dann prozessunkritisch, wenn tatsächlich kein baulicher Eingriff erfolgt. Sobald Kabel, Fassungen oder Gehäuse verändert werden, sind erweiterte Prüfungen einzuplanen.
| Methode | Typischer Aufwand | Regulatorisches Risiko | Wann sinnvoll |
|---|---|---|---|
| Retrofit (1:1) | Gering | Niedrig bei korrekter Ausführung | Leuchte technisch geeignet, Betriebsgerät kompatibel |
| Konversion/Umbau | Mittel bis hoch | Erhöht, ggf. Typ-/Stückprüfung | Leuchte geeignet, aber Anpassungen nötig |
| Neuinstallation | Hoch | Klar geregelt (Hersteller trägt CE) | Leuchte technisch/wirtschaftlich ungeeignet |
Retrofit (1:1): Geringstes Risiko, schnellste Umsetzung. Voraussetzung ist die Kompatibilität des vorhandenen Betriebsgeräts. Fachleute empfehlen, die Betriebsgerät-Kompatibilität schriftlich vom Leuchtmittelhersteller bestätigen zu lassen.
Konversion/Umbau: Eingriffe in Aufbau oder Verkabelung lösen andere Prüfanforderungen aus. Hier ist die Risikobewertung nach EU Blue Guide besonders sorgfältig durchzuführen. Typ- oder Stückprüfungen können erforderlich werden.
Neuinstallation: Wirtschaftlich oft die bessere Wahl, wenn die Bestandsleuchte mehr als 15 Jahre alt ist oder die Normanforderungen nach EN 12464-1 nicht mehr erfüllt. Förderprogramme wie BAFA-Bundesförderung für effiziente Gebäude (BEG) können die Mehrkosten teilweise ausgleichen. Und die Lichtqualität ist langfristig am besten planbar. Für eine fundierte Entscheidung zur Energieeffizienz lohnt sich ein Blick auf die Wirtschaftlichkeitsbetrachtung.

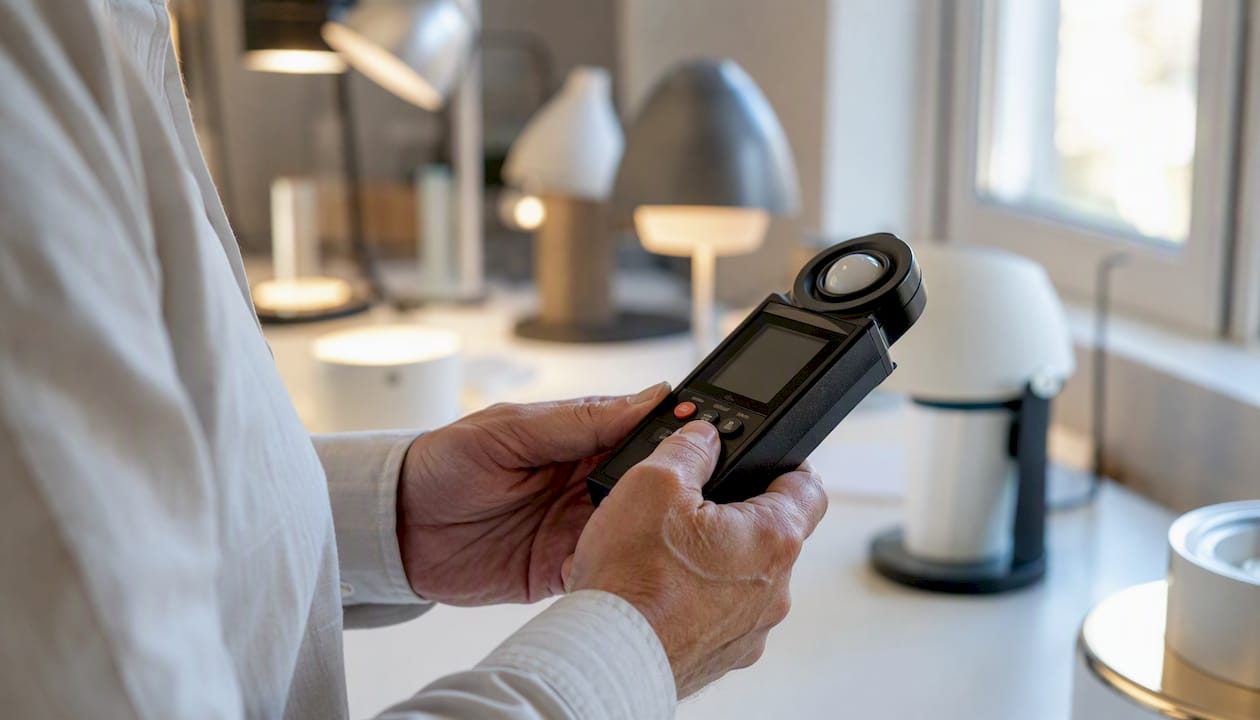

Wie messen und abnehmen Sie normgerecht?
Messung ist kein optionaler Abschlussschritt, sondern Pflicht. ASR A3.4 schreibt vor, Beleuchtungsstärke und Gleichmäßigkeit am Ort der Sehaufgabe zu beurteilen und dokumentierte Gefährdungsbeurteilungen durchzuführen. Das ist Arbeitgeberpflicht, keine Empfehlung.
Messkonzept nach EN 12464-1 und ASR A3.4
- Messraster festlegen: Messpunkte gleichmäßig über die Arbeitsfläche verteilen, Abstand nach Raumgröße und Normanforderung.
- Messung am Ort der Sehaufgabe: Nicht an der Decke, nicht in der Raummitte, sondern dort, wo tatsächlich gearbeitet wird.
- Gleichmäßigkeit und Blendung: Werte nach EN 12464-1 erfassen und mit Sollwerten vergleichen.
- Messzeitpunkt dokumentieren: Datum, Uhrzeit, Betriebszustand der Anlage.
Protokollanforderungen nach DGUV
Laut DGUV Grundsatz 315-201 müssen fachkundige Personen Messungen durchführen, Messprotokolle erstellen und bestehende Anlagen sachgerecht bewerten. Fehlende Dokumentation erhöht das Risiko späterer Korrekturen erheblich. Das Protokoll enthält mindestens: Messdaten, Messgerätetyp, Messraster, Messzeitpunkt und Name der verantwortlichen fachkundigen Person.
| Protokollelement | Inhalt |
|---|---|
| Messdaten | Beleuchtungsstärke (lx), Gleichmäßigkeit |
| Messgerät | Typ, Kalibriernachweis |
| Messraster | Skizze oder Koordinaten |
| Verantwortliche Person | Name, Qualifikation |
| Datum/Uhrzeit | Betriebszustand der Anlage |
Abnahmeprozess: Sichtprüfung, elektrische Prüfung nach DIN VDE, Funktionsprüfung, Übergabe des unterzeichneten Abnahmeprotokolls. Bei sicherheitsrelevanten Bereichen gehört die aktualisierte Gefährdungsbeurteilung dazu.
Was gehört zum Wartungsplan nach dem Leuchtenaustausch?
Praxishinweis: Wer die Wartung nicht von Anfang an plant, verliert Garantieansprüche und riskiert, dass die Lichtqualität schleichend unter Normwerte fällt, ohne dass es jemand bemerkt.
Wartungsintervalle für LED-Anlagen in Arbeitsstätten:
- Jährliche Sichtprüfung: Zustand der Leuchten, Befestigung, Dichtungen, Warnaufkleber.
- Messung: Bei signifikanten Änderungen der Nutzung, nach Reparaturen oder wenn Mitarbeiter Beschwerden über Lichtqualität melden.
- Reinigung: Nach Herstellerangaben. Falsche Reinigungsmittel können Dichtungen und Optiken beschädigen und die Schutzart gefährden.
Moderne Lichtsteuerungssysteme ermöglichen Monitoring über Sensordaten: Betriebsstunden, Lichtstromabfall und Ausfälle lassen sich so frühzeitig erkennen und in das Facility Management integrieren. Das spart ungeplante Wartungseinsätze.
Garantieansprüche gegenüber dem Hersteller bleiben nur erhalten, wenn die Wartung gemäß Herstellervorgaben dokumentiert ist. Alle Wartungsprotokolle für Prüf- und Auditzwecke mindestens zehn Jahre aufbewahren.
Profi-Tipp: Legen Sie Wartungsverantwortlichkeiten bereits im Abnahmeprotokoll fest: Name der verantwortlichen Person, Intervall, Dokumentationsort. Dann ist beim nächsten Audit alles griffbereit.
Ihre Schritt-für-Schritt-Checkliste für den Leuchtenaustausch
Diese Checkliste eignet sich als Baustellenblatt und Übergabedokument. Für eine ausführlichere Praxis-Checkliste zur Lichtplanung finden Sie weitere Vorlagen.
Vorbereitung
- [ ] Bestandsaufnahme abgeschlossen, alle Leuchten erfasst
- [ ] Risikobewertung (EU Blue Guide/ZVEI) durchgeführt und dokumentiert
- [ ] Technologieentscheidung (Retrofit/Umbau/Neu) schriftlich festgehalten
- [ ] Herstellerdatenblätter (Ta/Tc, Schutzart) gesammelt
- [ ] Notbeleuchtungskreise identifiziert und ausgeschlossen
Vor Ort
- [ ] Sichtprüfung: Dichtungen, Fassungen, Isolierung
- [ ] Ta/Tc-Werte geprüft und zur Einbausituation passend
- [ ] Schutzart/Schutzklasse unverändert bestätigt
- [ ] Dimmer-/Steuerkompatibilität getestet
- [ ] Klemmen und Leitungsquerschnitte geprüft
Abschluss
- [ ] Messung nach ASR A3.4/EN 12464-1 durchgeführt
- [ ] Messprotokoll erstellt und unterzeichnet
- [ ] Warnaufkleber angebracht
- [ ] Abnahmeprotokoll übergeben
- [ ] Wartungsplan angelegt, Verantwortliche benannt
Profi-Tipp: Fotografieren Sie jeden Prüfpunkt mit Zeitstempel. Das kostet zwei Minuten pro Leuchte und liefert im Streitfall einen lückenlosen Nachweis.
Wie unterstützt Lampenonline Sie konkret beim Leuchtenaustausch?
Lampenonline bietet Fach- und Führungskräften mehr als nur Produkte. Das Sortiment umfasst LED-Leuchten, Umrüstsätze und Zubehör mit vollständigen technischen Datenblättern, sodass Ta/Tc-Werte und Schutzartangaben direkt aus dem Produktangebot entnommen werden können.
Für Planer und Techniker: Lampenonline stellt Fachberatung und Lichtplanungsunterstützung bereit, die sich an den Normanforderungen von EN 12464-1 und ASR A3.4 orientiert. Das verkürzt die Konzeptphase und reduziert Rückfragen bei der Ausführung.
Ergänzend dazu bietet der Lampenonline-Blog Schritt-für-Schritt-Anleitungen zur Erstellung von Beleuchtungskonzepten und Messkonzepten. Schnelle Lieferung, klare Produktkennzeichnung und direkter Kundensupport zur Auslegung und Inbetriebnahme runden das Angebot ab.
Profi-Tipp: Nutzen Sie die Fachberatung von Lampenonline bereits in Phase 3 (Konzept und Spezifikation). Eine frühe Produktabstimmung verhindert, dass Sie in Phase 4 feststellen, dass das gewählte Leuchtmittel mit dem vorhandenen Betriebsgerät nicht kompatibel ist.
Typische Prozessfehler und wie Sie sie vermeiden
Die meisten Probleme bei Leuchtenaustausch-Projekten entstehen nicht auf der Baustelle, sondern am Schreibtisch. Drei Fehler treten besonders häufig auf.
Technische Arbeiten vor der Risikobewertung starten. Das ist der klassische Zeitdruck-Fehler. Der ZVEI empfiehlt ausdrücklich, die Risikoanalyse als vorgelagertes Gate zu platzieren. Wer das ignoriert, riskiert, mitten in der Ausführung festzustellen, dass eine Konformitätsbewertung erforderlich ist. Das Projekt steht dann still.
Retrofit und Konversion verwechseln. Ein häufiger Klassifizierungsfehler: Der Techniker tauscht nicht nur das Leuchtmittel, sondern passt auch die Fassung an. Schon ist aus einem unkritischen Retrofit eine Konversion geworden, mit anderen Prüfpflichten und möglicherweise einer Typ- oder Stückprüfung. Frühzeitige Technologieentscheidung in Phase 2 verhindert das.
Messprotokoll fehlt oder ist unvollständig. Wer das Messraster nicht dokumentiert, den Messzeitpunkt nicht festhält oder die verantwortliche fachkundige Person nicht benennt, liefert kein belastbares Abnahmedokument. Teure Nachbesserungen sind dann vorprogrammiert. Das Messprotokoll als Pflichtaufgabe in der Projektplanung verankern, nicht als optionalen Abschlussschritt.
Lampenonline unterstützt Ihren Leuchtenaustausch von der Planung bis zur Lieferung
Für Projekte, bei denen Produktverfügbarkeit, technische Datenblätter und Liefergeschwindigkeit zählen, ist Lampenonline die direkte Anlaufstelle. Das breite Sortiment an Leuchten und Leuchtmitteln deckt sowohl Innen- als auch Außenanwendungen ab, mit vollständigen Herstellerangaben zu Ta/Tc, Schutzart und Kompatibilität. Die Fachberatung hilft Ihnen, die richtige Produktwahl für Ihre Normziele zu treffen, bevor Sie bestellen. Schauen Sie sich das Angebot an und starten Sie Ihren Leuchtenaustausch mit der richtigen Produktbasis.
Quellen
- Checkliste Risikobewertung zur Umrüstung von Leuchten auf LED‑Lampen (LEDVANCE)
- DGUV Grundsatz 315‑201 Anforderungen an fachkundige Personen für Überprüfung und Beurteilung
- Hinweise zum Einsatz von LED‑Lampentypen und Umrüstungen (VDE)
