Bewegungsmelder ausrichten: Höhe, Winkel und Einstellung

Außen montieren Sie Ihren Bewegungsmelder am besten in einer Höhe zwischen zwei und zweieinhalb Metern, innen ist eine etwas geringere Montagehöhe ausreichend. Der Sensor sollte möglichst quer zur erwarteten Laufrichtung zeigen, nicht frontal darauf. Die Arbeitsreihenfolge bei der Einstellung ist immer gleich:

• Erst mechanisch ausrichten (Kopf drehen, Neigungswinkel festlegen)
• Dann die Empfindlichkeit (SENS) einstellen
• Danach die Nachlaufzeit (TIME) festlegen
• Zum Schluss die Dämmerungsschwelle (LUX) justieren

Diese Reihenfolge spart Ihnen Testläufe und verhindert, dass Sie an der falschen Schraube drehen, während eigentlich die Position nicht stimmt.

Wichtige Erkenntnisse

Die richtige Ausrichtung eines Bewegungsmelders entscheidet stärker über Fehlalarme als jede Reglereinstellung, weil sie bestimmt, wie stark der Sensor auf Wärmewechsel reagiert.

Thema	Details
Montagehöhe außen	2,0 bis 2,5 Meter gelten als Kompromiss zwischen Reichweite und Fehlalarmen.
Montagehöhe innen	Innen ist eine etwas geringere Montagehöhe ausreichend.
Ausrichtungsprinzip	Quer zur Laufrichtung montieren, da PIR-Sensoren auf Zonenwechsel reagieren.
Einstellreihenfolge	Erst mechanisch ausrichten, dann SENS, TIME und zuletzt LUX justieren.
Kombilösung von Lampenonline	Wandleuchten mit integriertem Bewegungsmelder sparen einen Montageschritt und reduzieren Fehlerquellen.

Inhaltsverzeichnis

• Welche Sensortechnik bestimmt die Ausrichtung des Bewegungsmelders?
• Wie hoch und in welchem Winkel montiere ich den Bewegungsmelder?
• Was muss ich beim Anschluss und der Montage beachten?
• Wie stelle ich SENS, TIME und LUX richtig ein?
• Warum löst mein Bewegungsmelder ständig falsch aus?
• Wie findet man die passende Leuchte mit Bewegungsmelder?
• Kann man Bewegungsmelder mit mehreren Sensoren kombinieren?
• Was Heimwerker bei der Ausrichtung oft unterschätzen
• Bewegungsmelder und passende Außenleuchte aus einer Hand
• Quellen

Welche Sensortechnik bestimmt die Ausrichtung des Bewegungsmelders?

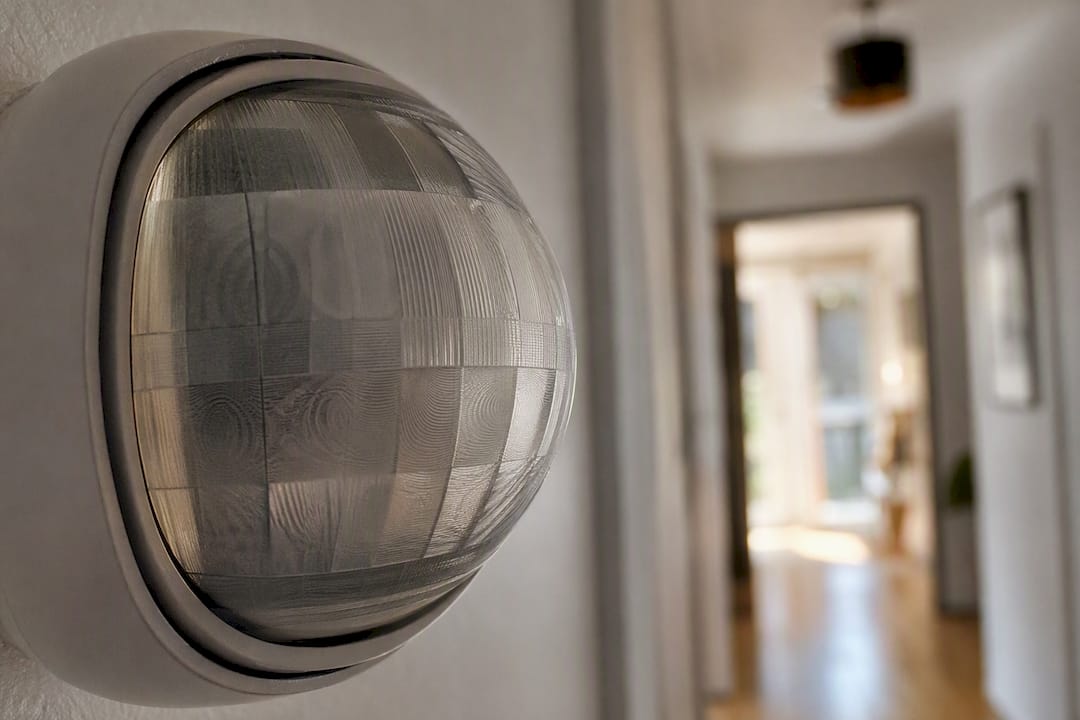

Ein PIR-Sensor, also ein passiver Infrarotmelder, erkennt keine Bewegung im eigentlichen Sinn. Er misst Temperaturunterschiede in seinem Sichtfeld. Eine Fresnel-Linse teilt dieses Sichtfeld in viele kleine Zonen auf, und immer dann, wenn eine Wärmequelle von einer Zone in die nächste wechselt, entsteht ein Impuls. Deshalb reagiert der Melder auf Querbewegungen deutlich zuverlässiger als auf jemanden, der frontal geradewegs auf ihn zuläuft, denn beim direkten Zulaufen bleibt die Wärmequelle länger in derselben Zone.

Das erklärt auch, warum schon kleine Winkeländerungen am Sensorkopf die Erfassung spürbar verändern können, wie Fresnel-Linsen ihr Sichtfeld strukturieren. Neben PIR gibt es Radar- und Ultraschallsensoren, die auch bei Wind oder Regen stabil arbeiten, sowie Dualtechnik-Geräte, die PIR mit Radar kombinieren. Für reine Lichtsteuerung reicht meist ein einfacher PIR-Melder aus, für Alarmzwecke empfehlen sich Dualsensoren, da sie Fehlalarme durch einzelne Störquellen reduzieren.

Wie hoch und in welchem Winkel montiere ich den Bewegungsmelder?

Die passende Montagehöhe hängt vom Einsatzort ab, aber ein paar Faustregeln gelten fast überall. Hersteller beziehen ihre Reichweitenangaben in der Regel auf eine Höhe von 2,50 Metern, wie in gängigen Montageanleitungen dokumentiert. Weicht Ihre Installation davon ab, ändert sich auch die tatsächliche Reichweite, oft ohne dass man das beim ersten Testlauf sofort merkt.

Diese Höhenspanne gilt branchenübergreifend als guter Kompromiss zwischen ausreichender Reichweite und wenig Fehlalarmen durch Katzen oder Vögel. Bei sehr breiten Flächen, etwa langen Grundstückseinfahrten, hilft oft ein zweiter Melder mit kleinerem Erfassungswinkel statt eines einzelnen Geräts, das alles abdecken soll.

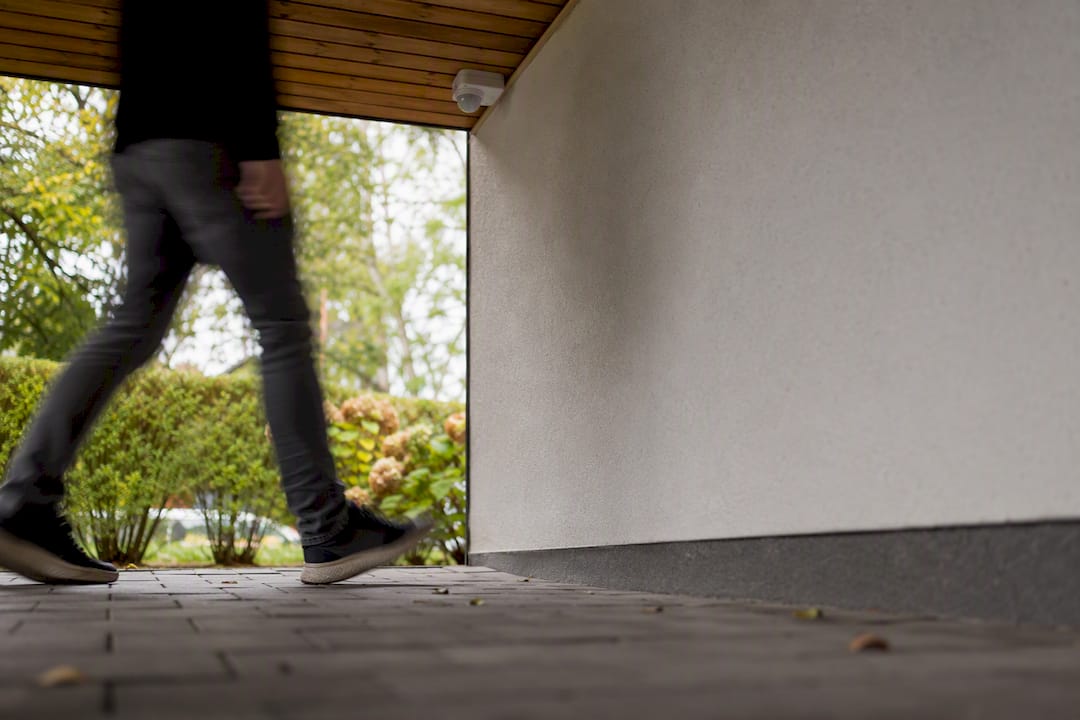

Profi-Tipp: Montieren Sie nie höher als nötig, nur um mehr Reichweite zu bekommen. Über 3 Metern entstehen tote Zonen direkt unter dem Sensor, in denen sich Personen völlig unbemerkt bewegen können.

Was muss ich beim Anschluss und der Montage beachten?

Bevor Sie überhaupt zur Bohrmaschine greifen, steht ein Sicherheitspunkt fest: Bewegungsmelder werden fast immer mit 230 Volt betrieben, und daran führt kein Weg an einer Elektrofachkraft vorbei, sobald es um den eigentlichen Stromanschluss geht.

Montagearbeiten an der 230-Volt-Zuleitung dürfen ausschließlich von autorisiertem Fachpersonal durchgeführt werden. Vor jedem Öffnen der Anschlussdose muss die Netzspannung freigeschaltet und mit einem zweipoligen Prüfgerät kontrolliert werden.

Halten Sie sich an diese Reihenfolge, wenn Sie die mechanische Montage selbst übernehmen und den elektrischen Anschluss von einer Fachkraft ausführen lassen:

1. Sicherung für den betroffenen Stromkreis abschalten und mit Prüfgerät auf Spannungsfreiheit testen.
2. Anschlussklemmen identifizieren: L (Phase), N (Neutralleiter), PE (Schutzleiter) sowie den Ausgang L′ zur Leuchte.
3. Bei Bedarf einen Parallelschalter einplanen, falls der Melder manuell überbrückbar sein soll.
4. Gehäuse mit passender Dichtung montieren und den IP-Schutzgrad für den Einsatzort prüfen.
5. Mindestabstand zur angeschlossenen Leuchte einhalten, damit deren Wärmeabgabe den Sensor nicht stört.

Gerade der letzte Punkt wird oft übersehen: Sitzt der Melder zu nah an einer warm werdenden Leuchte, kann das ständig kleine Fehlauslösungen erzeugen, die sich wie ein defekter Sensor anfühlen, es aber gar nicht sind.

Wie stelle ich SENS, TIME und LUX richtig ein?

Ein ruhig laufender Bewegungsmelder ist meistens keine Frage der teuren Technik, sondern der richtigen Justage. Gehen Sie in dieser Reihenfolge vor:

1. Aktivieren Sie den Testmodus, den die meisten Geräte über eine kurze Nachlaufzeit für die Justage anbieten, statt der regulären Minutenwerte.
2. Richten Sie den Sensorkopf zunächst rein mechanisch aus, so wie im Abschnitt zur Montagehöhe beschrieben.
3. Stellen Sie den SENS-Regler (Empfindlichkeit) zunächst auf Mittelstellung.
4. Setzen Sie TIME (Nachlaufzeit) testweise auf einen kurzen Wert, etwa 30 Sekunden, damit Sie schnell mehrere Durchgänge testen können.
5. Stellen Sie LUX (Dämmerungsschwelle) so ein, dass der Melder nur bei tatsächlicher Dunkelheit reagiert, meist über ein Mondsymbol markiert.
6. Führen Sie einen Gangtest durch: langsam gehen, schnell gehen, aus verschiedenen Richtungen kommen, am besten bei Dämmerung und bei völliger Dunkelheit.

Diese Startwerte, mittlere Reglerstellung plus kurze Testläufe, gelten als schnellster Weg zu einer stabilen Einstellung, weil Sie so in fünf bis zehn Minuten mehrere Szenarien durchspielen können, statt nach jeder Änderung eine ganze Nacht abzuwarten. Erst wenn der Melder bei allen getesteten Bewegungsrichtungen zuverlässig reagiert, erhöhen Sie TIME auf den gewünschten Dauerwert für den Alltag.

Profi-Tipp: Testen Sie immer zu unterschiedlichen Tageszeiten. Ein Melder, der abends perfekt reagiert, kann mittags bei praller Sonne träge wirken, weil die Temperaturdifferenz zur Umgebung dann kleiner ist.

Warum löst mein Bewegungsmelder ständig falsch aus?

Die meisten Fehlauslösungen lassen sich auf eine Handvoll Ursachen zurückführen, und die Gegenmaßnahmen sind oft simpler, als man denkt.

• Sicht auf die Straße oder den Gehweg: Sensorkopf drehen oder mitgelieferte Abdeckclipse nutzen, um das Erfassungsfeld einzuschränken.
• Bewegte Vegetation im Wind: SENS reduzieren oder den Erfassungsbereich mit Klebestreifen an der Linse verkleinern.
• Kleintiere lösen aus: Montagehöhe leicht erhöhen oder den Neigungswinkel steiler stellen.
• Reaktion bei Tageslicht: LUX-Schwelle enger auf echte Dunkelheit einstellen.
• Träge Reaktion im Sommer: PIR-Sensoren reagieren bei hohen Außentemperaturen schwächer, weil die Temperaturdifferenz zwischen Körperwärme und Umgebung kleiner ausfällt.

Einfache Handgriffe wie Abkleben von Teilzonen oder das Drehen des Sensorkopfes wirken meist schneller als eine komplette Neuinstallation. Reagiert der Melder trotz korrekter Ausrichtung und Einstellung überhaupt nicht mehr oder flackert er unregelmäßig ohne erkennbaren Auslöser, deutet das eher auf ein elektrisches Problem oder einen defekten Sensor hin, und dann ist der Punkt erreicht, an dem eine Elektrofachkraft prüfen sollte.

Ursache	Schnelle Gegenmaßnahme
Blick auf Straße/Gehweg	Kopf drehen oder Abdeckclips einsetzen
Wind, bewegte Pflanzen	SENS reduzieren, Erfassungsfeld verkleinern
Kleintiere im Garten	Montagehöhe erhöhen, Winkel steiler stellen
Auslösung bei Tageslicht	LUX-Schwelle enger einstellen

Wie findet man die passende Leuchte mit Bewegungsmelder?

Wer Sensor und Leuchte nicht getrennt montieren möchte, findet bei Lampenonline Wandleuchten mit integriertem Bewegungsmelder, die Ausrichtung und Lichtquelle in einem Gehäuse vereinen. Das spart einen Montageschritt und reduziert die Fehlerquellen, die bei getrennter Installation entstehen können.

• Kombileuchten vermeiden Abstandsprobleme zwischen Sensor und Lampe.
• Fachberatung und Lichtplanung helfen bei der Wahl der passenden IP-Schutzklasse für den Standort.
• Montagezubehör ist direkt im Sortiment verfügbar.

Kann man Bewegungsmelder mit mehreren Sensoren kombinieren?

Bei Kombisensoren, etwa PIR gekoppelt mit Radar oder Dämmerungsschaltern, gilt eine zusätzliche Regel: Jeder Sensor braucht sein eigenes freies Sichtfeld. Verdeckt die Ausrichtung eines Elements versehentlich das Sichtfeld des anderen, arbeitet die gesamte Kombination unzuverlässig, selbst wenn jeder Einzelsensor für sich korrekt montiert wäre. Bei solchen Geräten lohnt sich ein Blick in die Herstelleranleitung, bevor Sie den ersten Testlauf starten, denn die Zonenaufteilung unterscheidet sich je nach Modell erheblich.

Was Heimwerker bei der Ausrichtung oft unterschätzen

Die verbreitete Vorstellung, ein Bewegungsmelder müsse möglichst hoch und möglichst mittig sitzen, um „alles zu sehen“, ist einer der häufigsten Fehler, die ich in der Praxis beobachte. Genau das Gegenteil funktioniert besser: ein enger, gezielt ausgerichteter Erfassungsbereich quer zur Laufrichtung schlägt fast immer die große, frontale Abdeckung. Wer stattdessen sofort an der Empfindlichkeit herumschraubt, bevor die Position stimmt, jagt oft tagelang einem Problem hinterher, das sich mit einer einzigen Drehung des Sensorkopfes gelöst hätte.

Der zweite unterschätzte Punkt ist die Reihenfolge der Einstellungen. Viele greifen zuerst zum LUX-Regler, weil Fehlauslösungen bei Tageslicht am meisten nerven, und wundern sich dann, warum der Melder abends zu spät oder gar nicht reagiert. Erst die Mechanik justieren, dann SENS, dann TIME, LUX zuletzt, das ist keine Formalität, sondern spart tatsächlich die meiste Zeit. Ein sauberer Gangtest von fünf bis zehn Minuten bei Dämmerung bringt mehr als stundenlanges Nachjustieren am helllichten Tag.

— Marius

Bewegungsmelder und passende Außenleuchte aus einer Hand

Wer nach der Justage feststellt, dass die alte Leuchte ohnehin ausgetauscht gehört, spart sich mit einer Kombination aus Leuchte und Sensor einen zusätzlichen Montageschritt und eine mögliche Fehlerquelle. Lampenonline führt dafür passende Außenleuchten, etwa die LupiaLicht Kavia LED-Außenleuchte oder die LupiaLicht Ponti LED-Außenleuchte, beide mit Angaben zu Schutzart und Montagehöhe, die sich direkt mit den Werten aus diesem Artikel abgleichen lassen. Wer unsicher ist, welches Modell zur eigenen Fassade, Einfahrt oder Terrasse passt, kann die Fachberatung von Lampenonline nutzen und sich bei der Lichtplanung direkt zur passenden Sensorreichweite beraten lassen. Wer sich lieber selbst einen Überblick verschaffen möchte, findet zusätzlich einen Ratgeber zur sicheren Installation von Außenbeleuchtung. Schauen Sie sich das aktuelle Sortiment an Außenleuchten mit Sensor an und vergleichen Sie Montagehöhe, IP-Wert und Design, bevor Sie die nächste Bohrung setzen.
